카이트로닉스 커스텀 센서 리스트


자유 배치·형상 대응 센서

  • 설비 규격에 맞는 센서 커스터마이징
  • 제품이나 장비의 구조에 따라 센서의 노드 배치를 조정하거나 특수한 형상(예: 중앙 홀이 있는 구조 등)으로 제작할 수 있어, 다양한 공정에서 압력 분포 측정이 가능합니다.
NO.
센서 이미지
센서명
센서 사이즈 [W x L] (mm)
센서 감지 영역 (mm)
활용 분야
설명1
1

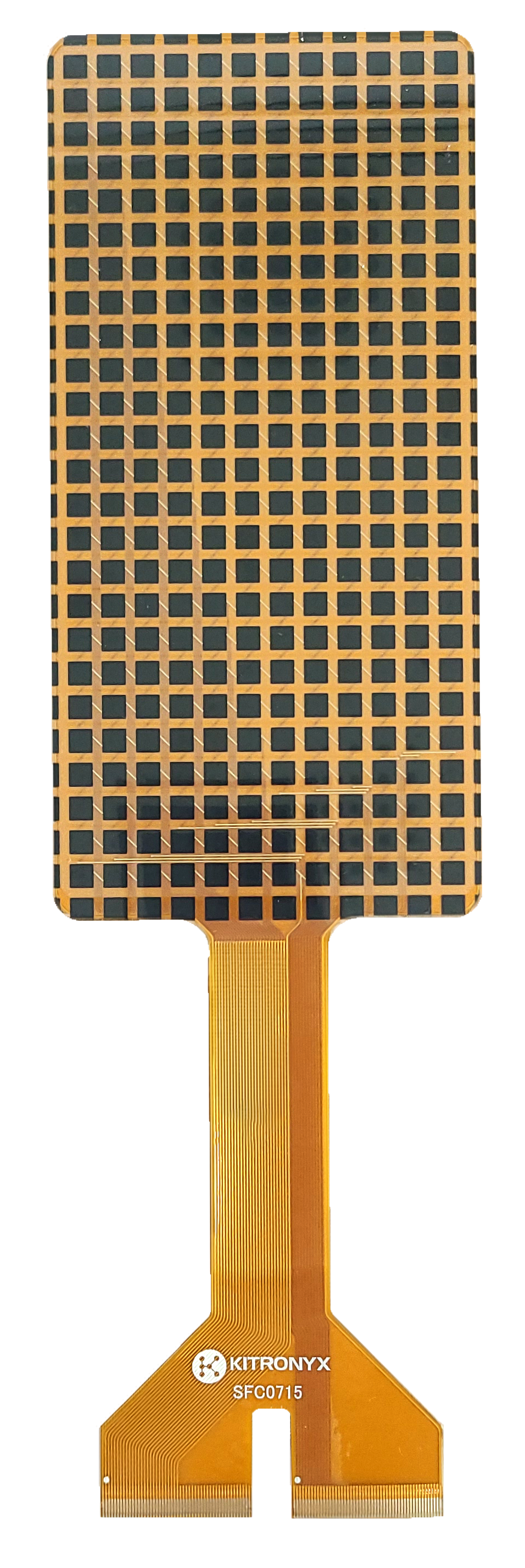

SFC0715CM
72 x 149
66.5 x 140
디스플레이
#스마트폰 디스플레이
2
SFC2000CX
223.75 x 223.75
199.75 x 199.75
-
#커터블 센서
3

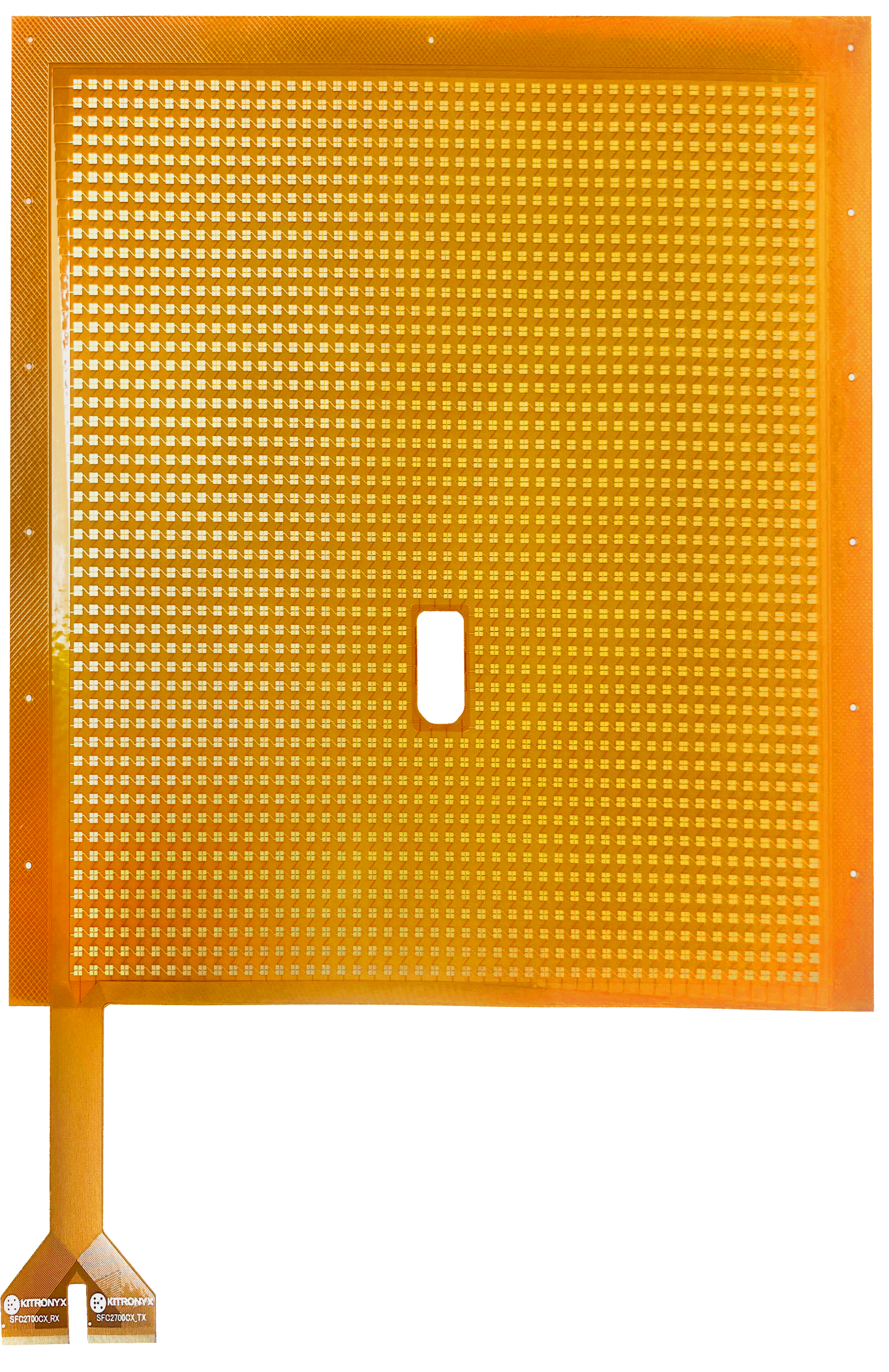

SFC2700CX_IP
284 x 284
270 x 270
자동차
#차량용 샤크 안테나 #중앙 홀 재단
4
SFC3018
320 x 200
298 x 178
디스플레이
#TFT 합착 공정
5

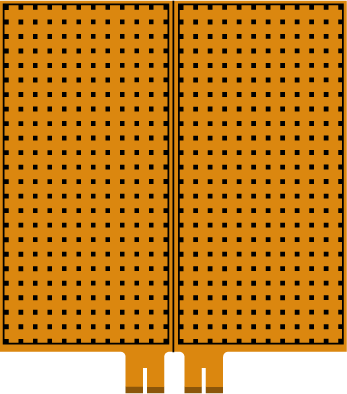

SFC4321
442.55 x 224
428 x 212
반도체
#FC-BGA 패키징 공정 #좌우 분리형 센서
6
SFC4602
460.38 x 45.785
455.1 x 20.5
재료소재
# 필름제조 #닙압 분포 측정
#수평 방향 공간 해상도를 더 높게
7
SFC5000
514.683 x 519.483
499.983 x 499.983
반도체
#반도체 유리기판 제조 #라미네이션 공정
8
SFC6002
608 x 38
598 x 19
이차전지
#수평 방향 공간 해상도를 더 높게
9

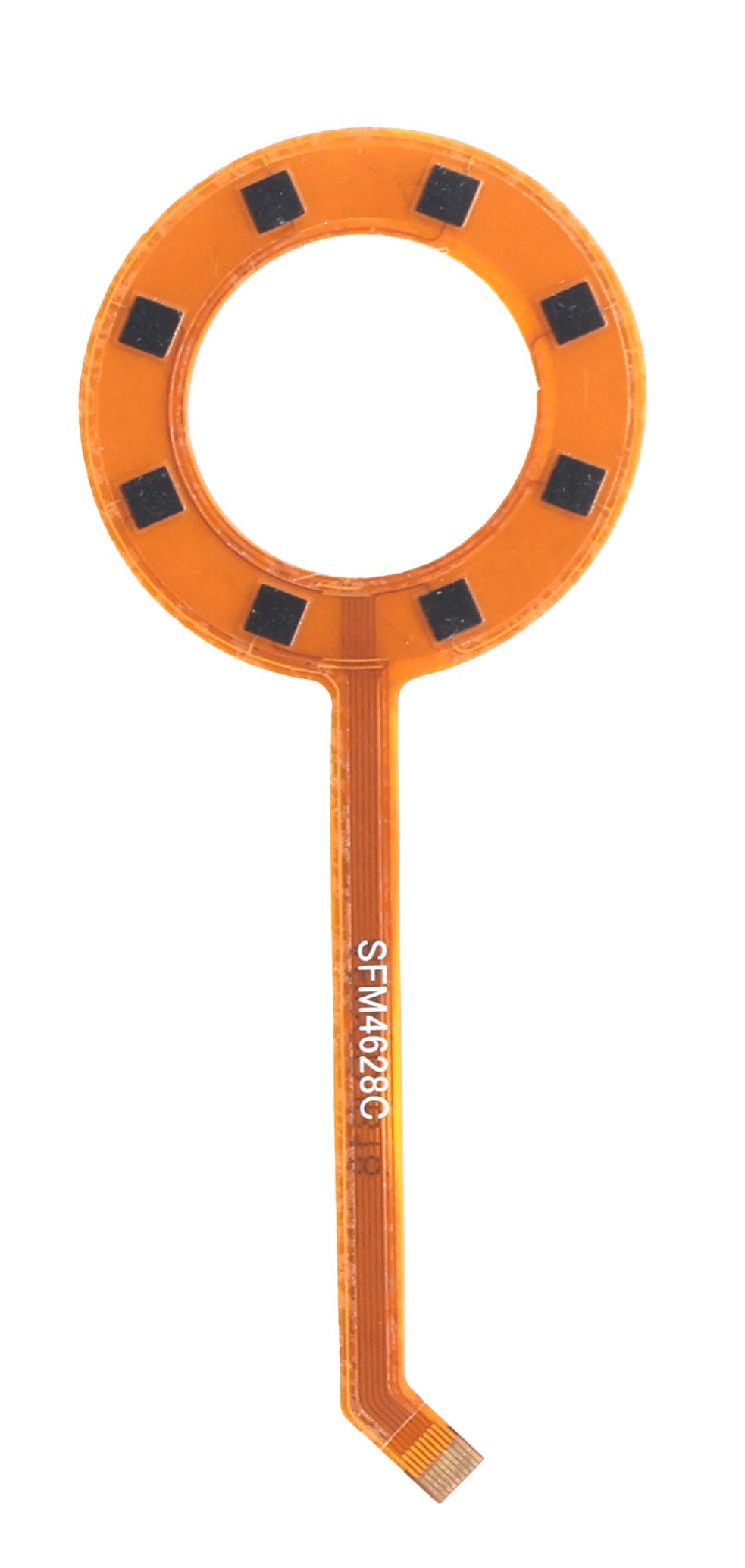

SFM4628C
Φ 46
-
이차전지
#이차전지의 전해액 주입 공정 #원형 센서

#도넛 센서

10

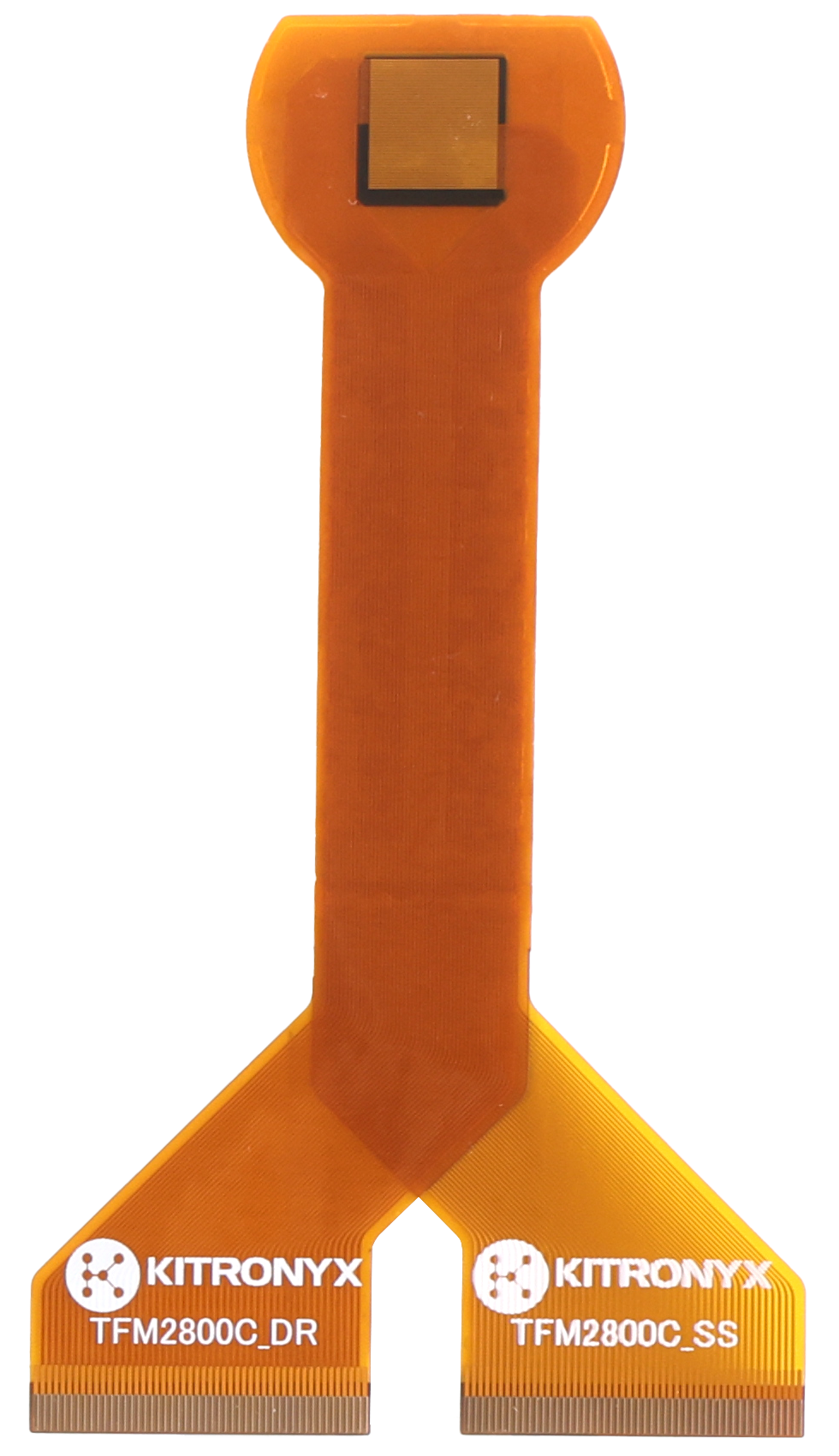

TFM2800C
28 x 20.4998
9.5 x 9.5
이차전지
#이차전지 용접 공정 #용접봉 마모도 확인
11M1597D
44 x 38
26 x 20.6
반도체
#긴 케이블 #Collet 면압 측정

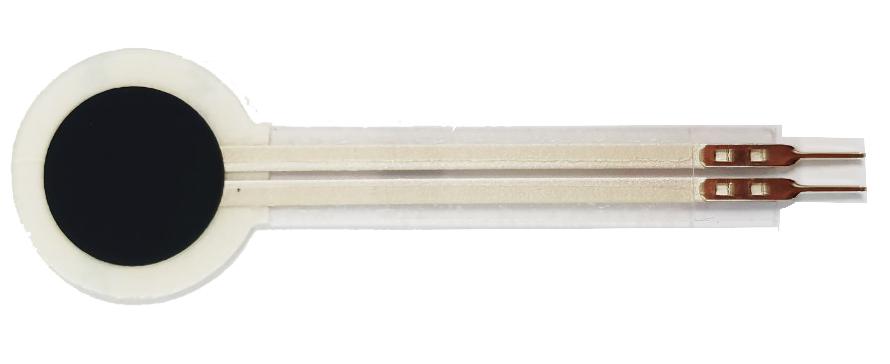

12MS9709
18.28 phi
12.7phi
-
#단셀 #기성품
13MS9726
378 x 378
344.1phi
반도체
#CMP #원형 센서 #동심원

다중 연결 가능 센서

  • 다중 센서 구성으로 공간 효율적인 압력 분포 측정 시스템 구현
  • 하나의 컨트롤러 내 48×48 채널을 여러 FSR 센서에 나눠 활용하여, 필요한 위치에 센서를 자유롭게 배치할 수 있습니다.
  • 이를 통해 공간을 효율적으로 활용하면서 여러 지점의 압력 변화를 실시간으로 정밀하게 측정할 수 있습니다.
NO.
센서 이미지
센서명
센서 사이즈 [W x L] (mm)
센서 감지 영역 (mm)
활용 분야
설명1
1
SFC4211
419.25 x 113.67
409.45 x 105.67
이차전지
#이차전지 생산 설비 평탄도 #배터리 셀 사이즈 센서
2
SFC4310
451.7 x 121.5
428 x 104
가전
#디스플레이 포장 시 가해지는 압력 분포 확인
3
SFC4428
440 x 295
438 x 277
이차전지
 #이차전지 코팅공정
4
SFM8045
45 x 80
37 x 70
이차전지

다중 컨트롤러 연결 센서

  • 다중 컨트롤러 연결로 고해상도 압력 분포 시스템 구현
  • 하나의 FSR 센서에 컨트롤러를 다중 연결하면 채널 수가 증가해, 더 높은 공간 해상도를 확보할 수 있습니다.
  • 이를 통해 고해상도의 압력 분포 분석이 가능합니다.
NO.
센서 이미지
센서명
센서 사이즈 [W x L] (mm)
센서 감지 영역 (mm)
활용 분야
설명1
1

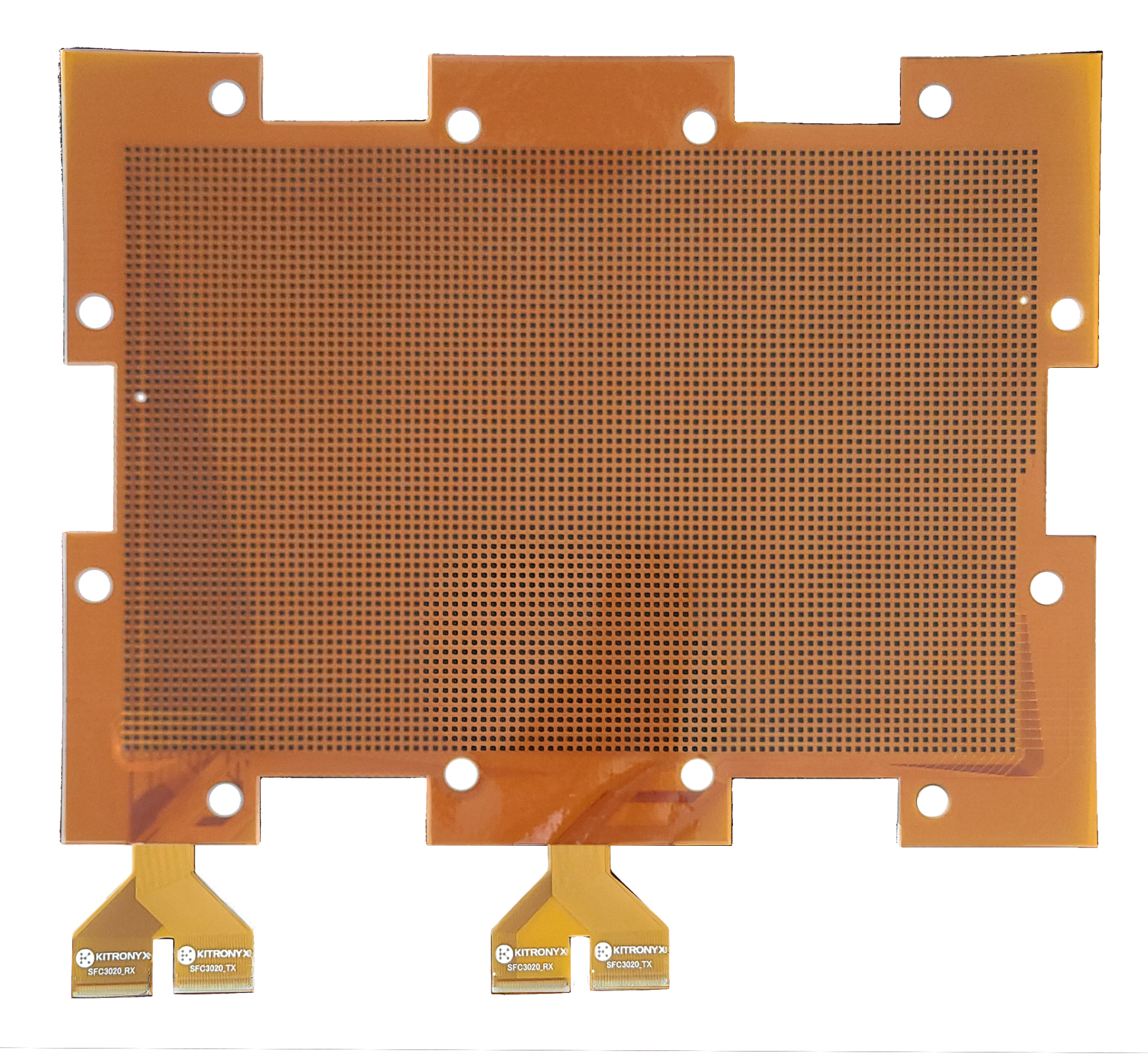

SFC3020
332 x 254
286.5 x 193.5
자동차
#수소차 #가스켓 가압 평탄도
2
SFC3800CX96
406 x 406
386 x 386
-
#고해상도 연구용
3
SFC4333
442 x357.45
430 x 332
디스플레이
#라미네이션 공정
4
SFC4513
458 x 179
448.5 x 118.8
자동차
#수소차 #가스켓 가압 평탄도
5
TFC1005
134.2 x 77.18
100 x 50
디스플레이
#CoP 공정 #Tooltip 평행도 검사용
6

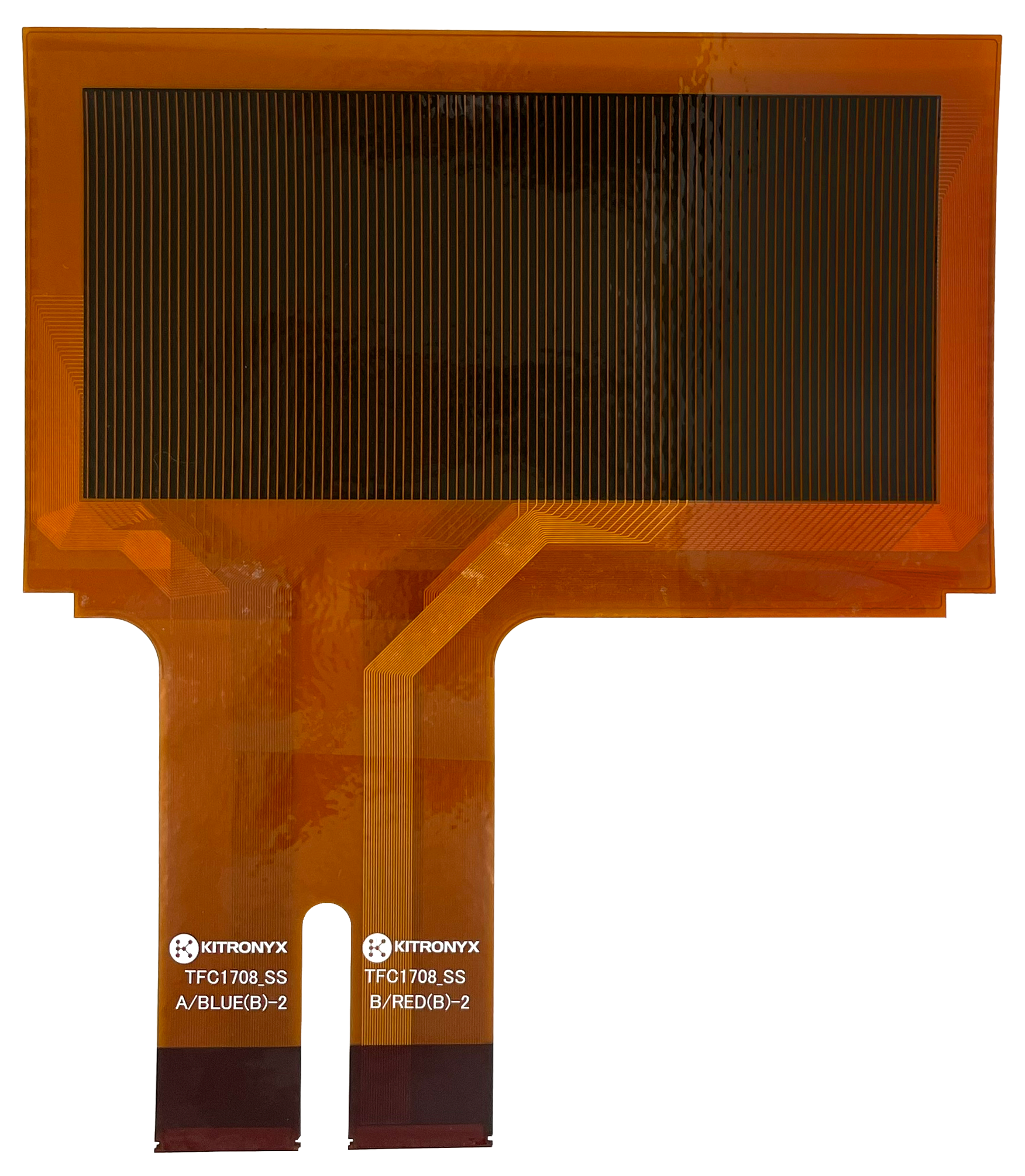

TFC1708
194 x 117
169.4 x 80.1
디스플레이
#모바일 디스플레이 #고해상도

롤투롤 공정 최적화 센서

  • 롤투롤 설비에 최적화된 센서로, 롤러 좌우 평탄도 및 마모도를 판별하는 데 활용할 수 있습니다.
  • 롤러 표면을 감싸는 형태로 적용할 수 있는 센서는 롤러 동작 중 접촉 면의 압력 분포를 실시간으로 측정할 수 있습니다.
NO.
센서 이미지
센서명
센서 사이즈 [W x L] (mm)
센서 감지 영역 (mm)
활용 분야
설명1
1
TFC4900M1
502 x 36.6
489  x 11.4
MLCC
#롤투롤 공정
2
TFC4900M2
458.87 x 503.5
450.31 x 503.5
MLCC

#롤투롤 공정 #랩핑(Wrapping) 센서

저압용 센서

  • 고감도 센서를 활용해 저압 환경에서도 압력 분포를 정밀하게 디지털화하여 측정할 수 있습니다.
NO.
센서 이미지
센서명
센서 사이즈 [W x L] (mm)
센서 감지 영역 (mm)
활용 분야
설명1
1

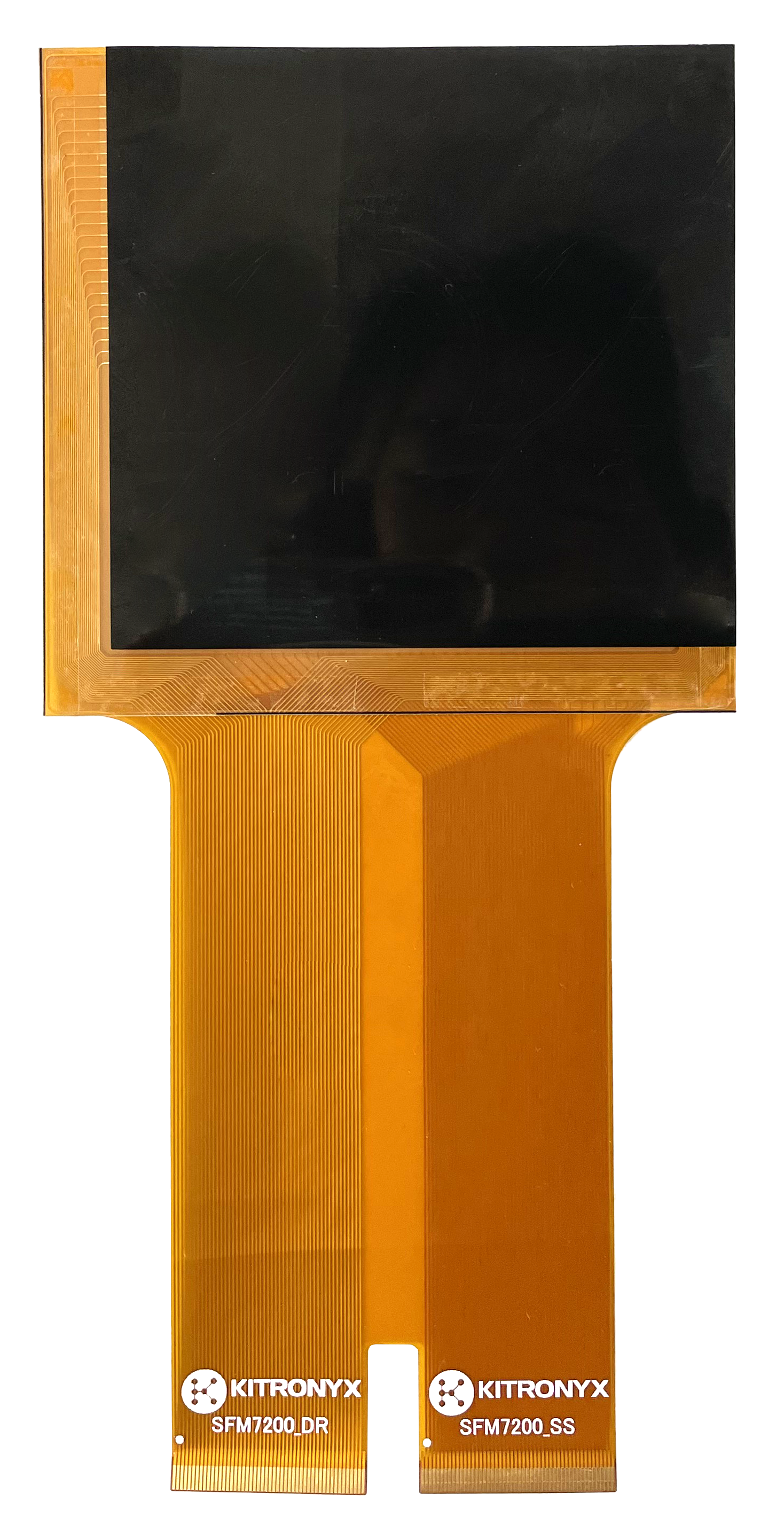

SFM7200
89.5 x 86
71.5 x 71.5
반도체
#반도체 패키징 공정용

대형 센서

NO.
센서 이미지
센서명
센서 사이즈 [W x L] (mm)
센서 감지 영역 (mm)
활용 분야
설명1
1
SFC10050
515 x 1043
446.5 x 949.5
헬스케어
#대형 체압용 #다양한 자세 형상 측정
2
SPC6525
200 x 650
150 x 596.42
헬스케어
#침대 체압 측정용
