안녕하세요 카이트로닉스입니다.
압력 분포 측정을 위해 컨트롤러를 진공 챔버안에 넣어야 하는 상황이 종종 발생합니다.
실제로 컨트롤러를 진공 챔버안에서 사용해도 되는지 테스트를 진행해봤습니다.

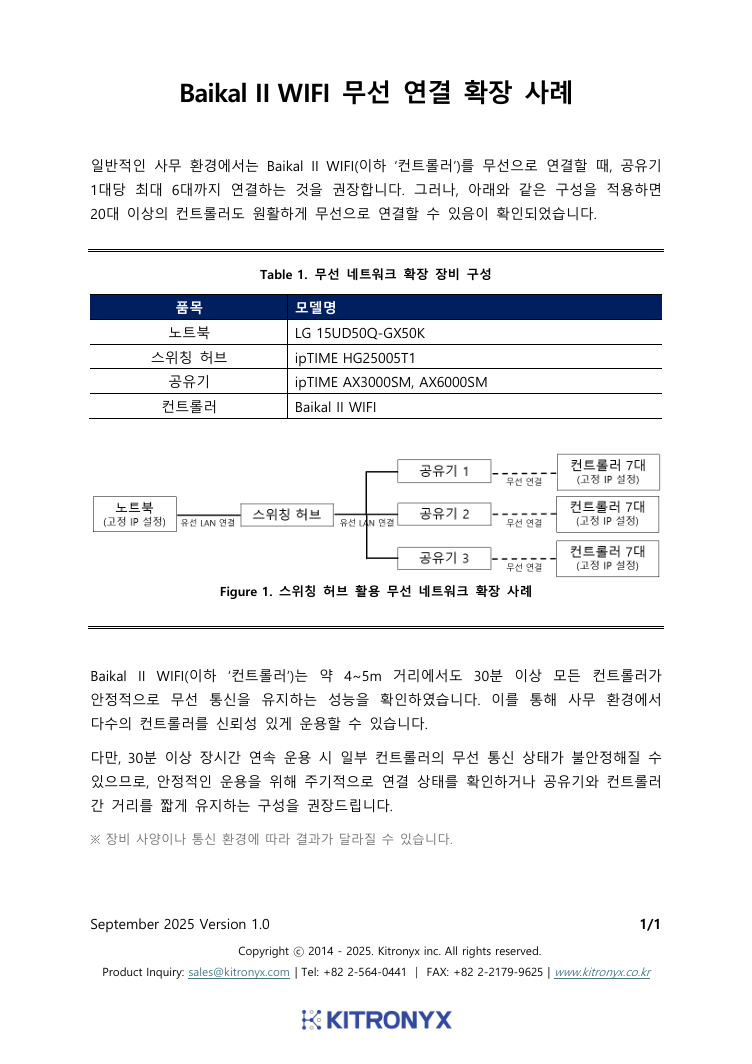

테스트 컨트롤러: Baikal II WIFI
실험 조건 1) 0.1 Torr, 5분 동작 테스트, 정상 동작
실험 조건 2) 0.75Torr, 30분 동작 테스트, 정상 동작
Baikal II WIFI의 경우 배터리가 내장되어 있는데요
배터리 제조사에서는 87 Torr에서 6시간 동안 배터리 동작에 이상이 없었다고 합니다.
문의 사항이 있으신 경우 연락 부탁드립니다.
홈페이지: https://www.kitronyx.co.kr/contact
이메일: sales@kitronyx.com
전화: 02-564-0441
COF (Center of Force)는 무게중심을 나타냅니다.COF 값의 의미와 이를 활용하는 방법에 대해 아래 자료에서 자세히 확인해보세요.
[롤러 프레스 내 전자감압지의 COF 및 압력 분포 변화 영상]

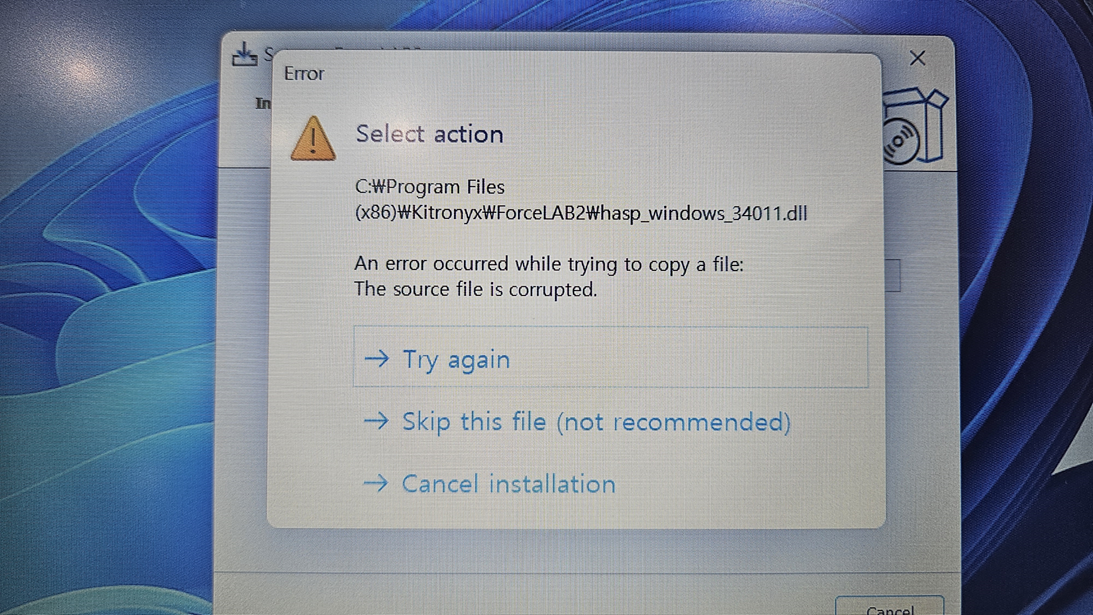

ForceLAB2에서 로그 및 실시간 분석 실행 시
ADC 값은 보이지만 Force 값이 보이지 않는 경우의 원인 및 해결 가이드입니다.
아래 내용을 따라서 센서나 디바이스 INI 파일을 추가해주세요.
아래 내용은 ForceLAB2 매뉴얼 199 페이지 내용입니다.
기본적으로는 센서는 데이터 시트의 표기된 압력 범위 내에서 사용하는 것을 권장하고 있습니다.
우선 압력 범위에 따라 두 가지 경우로 나누어 집니다.
1. 압력 범위를 약간 초과하는 경우
측정 오차가 크게 발생 가능하며 압력 분해능이 낮아지면서 압력 분포 차이가 구분이 안되는 경우가 발생할 수 있습니다.
예시) 압력 구간에서는 1kgf/cm2의 차이 구분 가능, 초과 구간에서는 2kgf/cm2의 차이 구분 가능
센서에 물리적인 찍힘 자국이 발생하여 출력 값에 약간의 영향을 미칠 수 있습니다.
※ 센서의 사용이 불가능한 수준의 파손은 아닙니다.
2. 압력 범위를 많이 초과하는 경우
센서의 압력 분포 측정이 정상적으로 이루어지지 않을 수 있습니다.
또한 센서가 물리적으로 훼손(찢어짐, 변형 등)되어 사용이 불가능 할 수 있습니다.
일반적으로 훼손은 가압 면적이 매우 좁은 날카로운 물체 등으로 누를 때 발생합니다.
압력 범위를 크게 초과하여 사용하는 경우 문의 부탁드립니다.
무슨 센서를 사용해야 하는지 센서 선택을 위한 가이드입니다.
1. 사용 할 컨트롤러에 맞는 센서를 선택하세요.
Tinn 호환 센서는 MS9723, MS9724, Insole 센서입니다.
그 외 센서는 Baikal II 종류 컨트롤러 호환 센서입니다.
※ Tinn은 16x10 채널 보급형입니다. 더 높은 해상도를 원하시는 경우 Baikal II 종류 컨트롤러 사용을 권장합니다.
2. 센서의 크기와 측정 크기를 확인해주세요.
다양한 크기의 센서가 준비되어 있습니다.
대부분의 센서는 재단을 통해 사이즈 조정이 가능합니다.
※ 재단 불가능 센서: SFC5813R2, SFC2910V2, SFM5216R1
3. 센서의 사용 압력 범위를 확인해주세요.
4. 센서의 사용 온도를 확인해주세요.
전자감압지 센서를 진공 챔버에서도 사용할 수 있습니다.
사용 전 아래 내용 참고바랍니다.
1. 센서는 유연하고 얇은 형태이나 센서에 연결되는 연장 보드나 인터페이스 보드의 경우 딱딱한 재질로 설비에 영향을 줄 수 있습니다.
2. 진공 챔버에 사용 시 진공 상태와 설비에 의한 노이즈가 발생할 수 있습니다. 해당 노이즈는 실제로 센서가 진공 상태가 되면서 받는 힘이 될 수도 있으며 설비에 의한 전기적 노이즈 일 수도 있습니다.
비슷한 고객 사례입니다.
https://www.kitronyx.co.kr/Portfolio/?q=YToxOntzOjEyOiJrZXl3b3JkX3R5cGUiO3M6MzoiYWxsIjt9&bmode=view&idx=22149240&t=board
전자감압지는 센싱 영역이 외부에 노출된 구조 덕분에 얇게 제작될 수 있지만,
동일한 압력에서도 누르는 물체의 형태, 재질, 적용 위치에 따라 출력이 변할 수 있습니다.
이로 인해, 사용 중 가압 및 온도 변화에 따른 특성 변화를 방지하기 위한 주기적인 캘리브레이션이 필요합니다.
사용 환경에 따라 특성 변화가 다를 수 있어 정확한 주기를 제시하기는 어렵지만,
일반적으로는 3~6개월마다 한 번씩 캘리브레이션을 수행하는 것을 권장드립니다.
가능하다면 더 짧은 주기로, 특히 사용 직전에 캘리브레이션을 진행하는 것이 가장 효과적입니다.

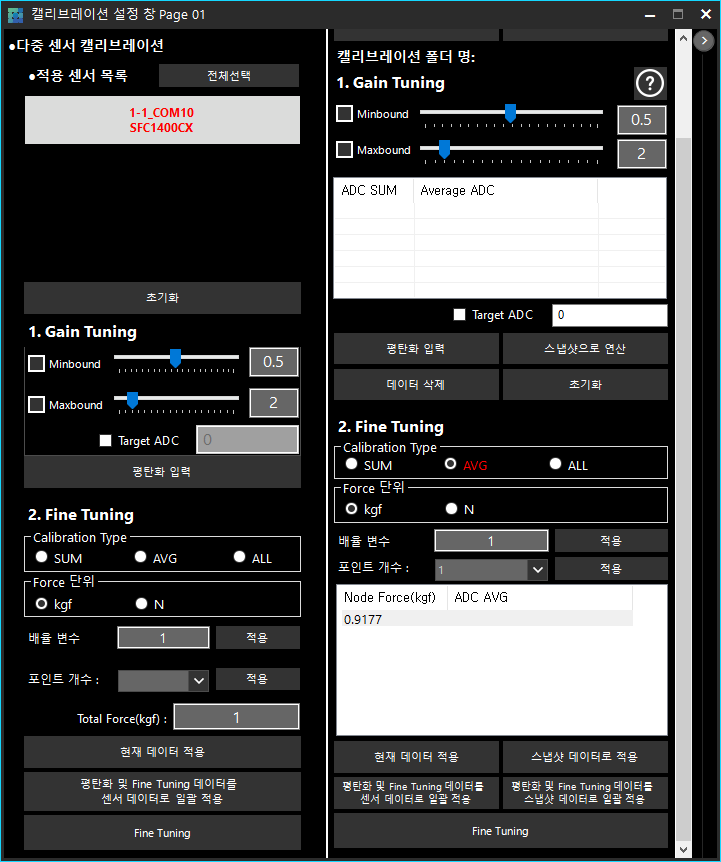

Raw Sum은 센서에서 측정된 ADC 값들의 총합을 의미하며, Force Sum은 캘리브레이션(fine tuning) 후 확인할 수 있는 가압 힘의 참고용 수치입니다.
로그 및 스냅샷 저장 시 생성되는 CSV 파일에서의 노드 위치는 저장 시 사용자가 설정한 회전 및 반전 설정에 따라 변동될 수 있습니다.
이 설명은 1D 및 2D CSV 파일에 저장된 데이터와 센서 위치에 대한 간단한 설명으로,
반전 및 회전을 적용하지 않은 기본 상태(default)를 기준으로 합니다.
데이터 형식: 노드 번호는 RnCn (n=0,1,2,...) 형태로 부여되며, 2D 데이터는 ForceLAB2와 동일하게 매트릭스 형태로 저장됩니다.
1D 데이터와 매칭 시: 실시간 측정 창의 좌상단에 위치한 노드가 R0C0 위치에 해당합니다.
2D 데이터와 매칭 시: 실시간 측정 창의 좌상단에 위치한 노드가 (1,1) 위치에 해당합니다.
로그 파일은 사용자가 지정한 반전 및 회전 설정이 적용된 데이터를 저장하기 위해 반드시 변환 과정이 필요합니다.
더 자세한 내용은 매뉴얼의 로그 데이터와 센서 위치 매칭 설명에 첨부된 문서를 확인 부탁 드립니다.
