Gain Tuning은 센서의 노드 간 편차를 보정하기 위한 기능입니다.
전면적으로 균일하게 힘을 가해야 전체 노드의 편차를 보정할 수 있습니다.
따라서 전면적으로 Gain Tuning 하는 것을 권장합니다.
캘리브레이션을 위해서는 센서를 균일하게 누를 수 있는 설비가 필요합니다.
만약 그러한 장비가 없다면, 카이트로닉스의 캘리브레이션 서비스를 소정의 비용으로 이용해보세요.
혹은 캘리브레이션 설비를 제작하여 직접 캘리브레이션을 하실 수 있습니다.
문의 사항은 아래 연락처로 연락 부탁드립니다.
홈페이지: https://www.kitronyx.co.kr/contact
이메일: sales@kitronyx.com
전화: 02-564-0441
우선 캘리브레이션 단계 중 Gain Tuning 단계는 센서의 노드 간 편차를 보정하는 기능입니다.
이 때 노드의 보정을 위해서 Gain 값을 부여하게 되는데 이 때 설정 된 Gain Bound의 범위 안에서 Gain 값을 정하게 됩니다.
아래는 예시 이미지 입니다.

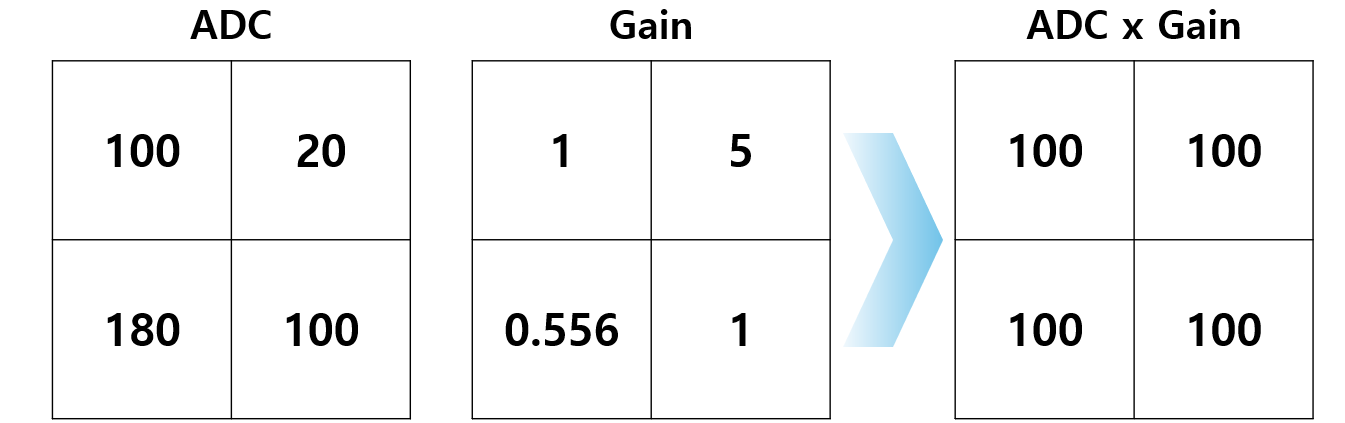

[Gain Bound 제한 해제 결과]

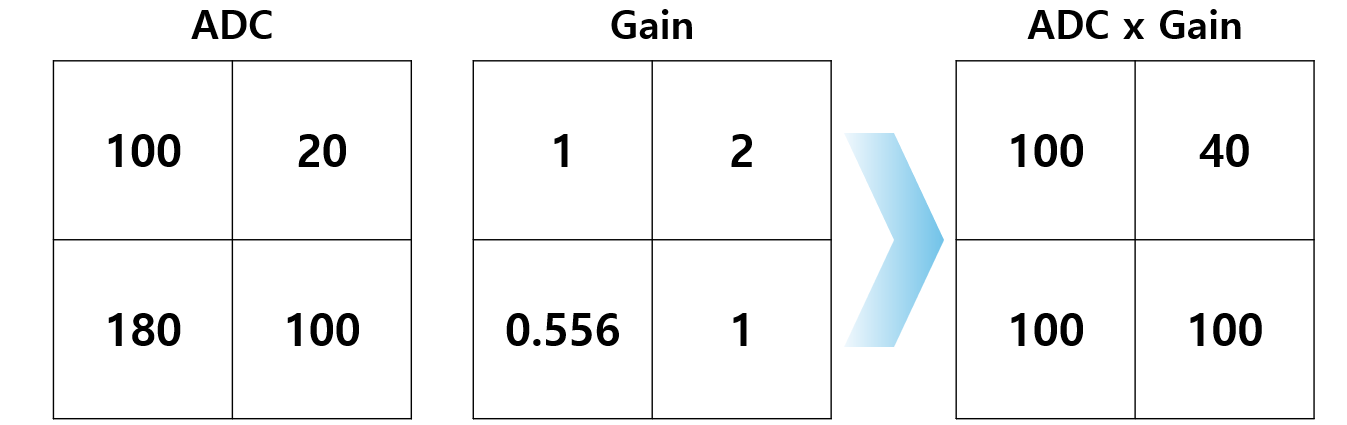

[Gain Bound 0.5 ~ 2.0 설정 결과]
Gain Bound는 Gain Tuning 지점의 힘과 측정하는 힘이 너무 차이가 커졌을 때 오차가 크게 발생하는 것을 막기 위해 설정해야 합니다.
일반적으로 0.5 ~ 2.0을 추천하고 있습니다.
※ 사용 환경과 다른 무게에서 Gain Tuning 시 측정 성능이 나빠질 수 있습니다.

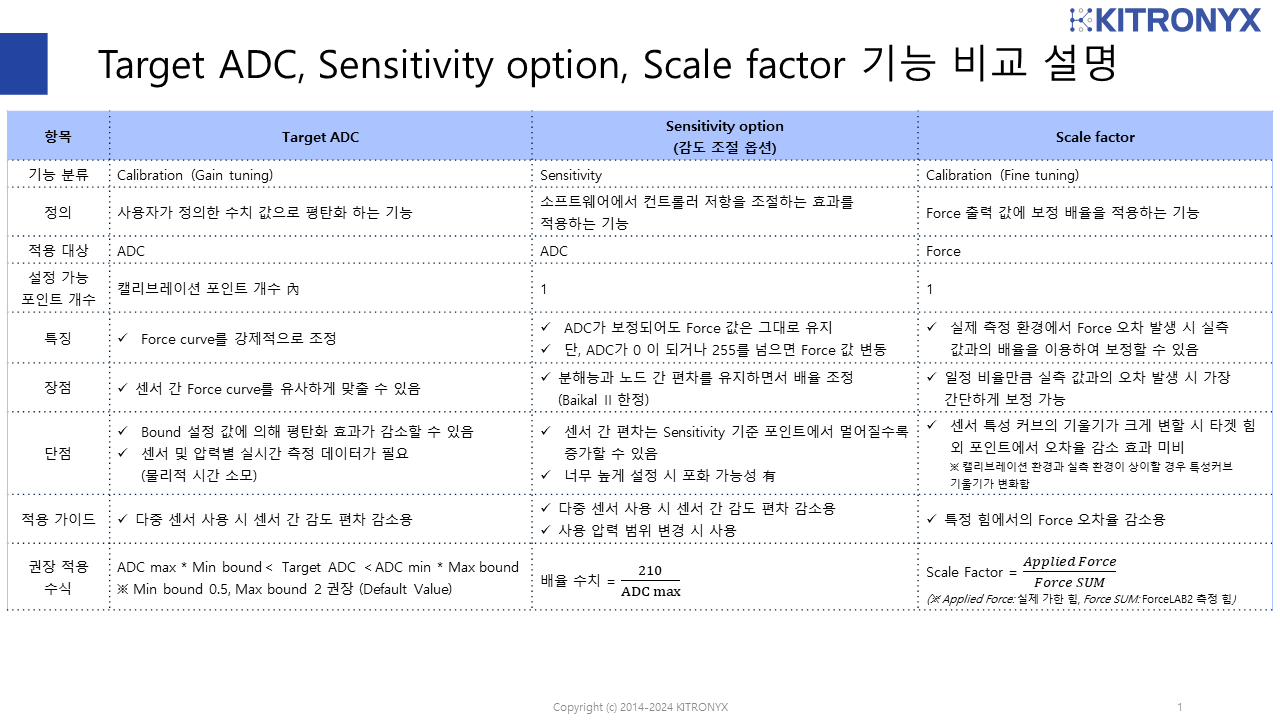

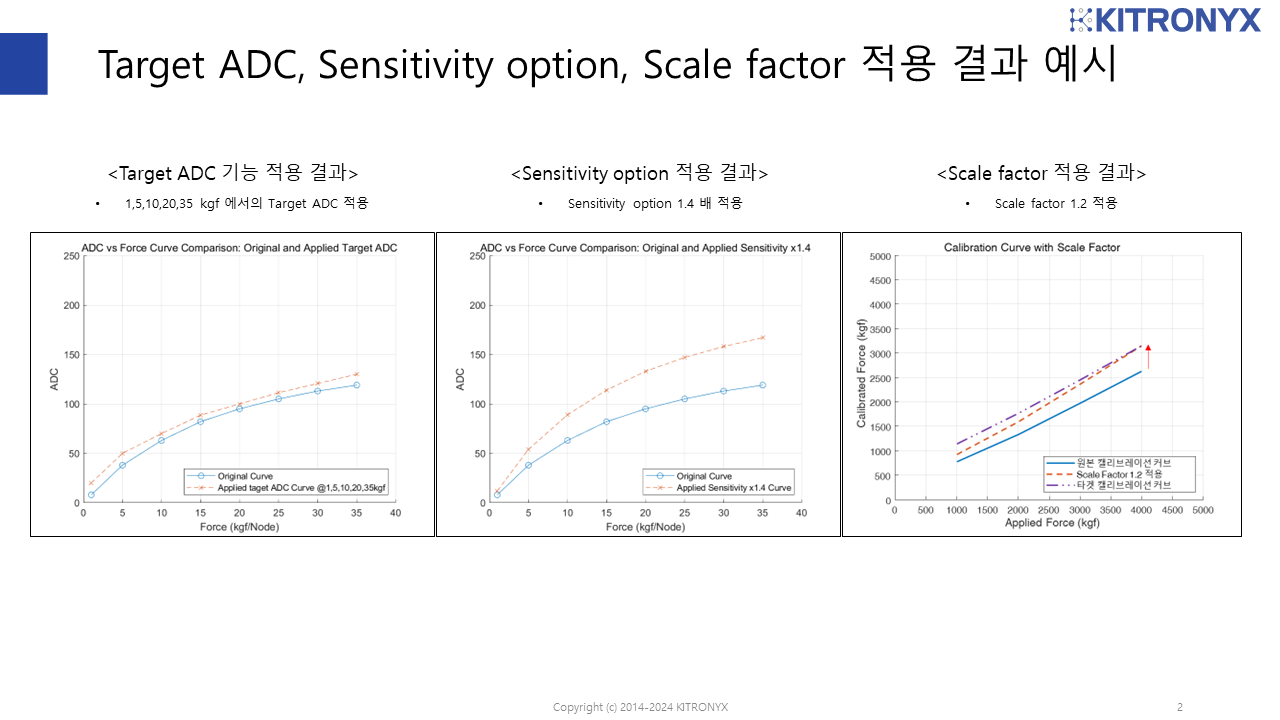

ForceLAB2에서 지원하는 Target ADC, Sensitivity option, Scale Factor 기능에 대한 비교 및 설명입니다.
제품 관련 문의: https://www.kitronyx.co.kr/contact
기술 지원 문의: https://www.kitronyx.co.kr/support_request
제품 사용 중 측정 결과 단선이 발생한 모습이 보일 수 있습니다.
단선이 발생한 경우 우선적으로 원인 파악이 필요합니다.
아래 첨부된 링크를 통해 원인 파악을 진행해주세요.
원인 파악 방법 바로가기
원인 파악 결과 컨트롤러가 원인인 경우에는 AS 서비스가 가능합니다.
이 때 사용 기간 및 고장 원인에 따라 비용이 발생할 수 있습니다.
센서나 기타 액세서리 고장인 경우에는 소모품이므로 신규 구매가 필요합니다.
자세한 내용은 아래 연락처를 통해 문의 바랍니다.
홈페이지에서 제품 구매 시 신용카드와 무통장입금 방식으로 결제가 가능합니다.
기타 다른 결제 방식을 원하시는 경우에는 아래 연락처를 통해 문의 바랍니다.
제품을 10개 이상 구매 시 할인이 가능합니다.
단, 일부 품목은 해당되지 않습니다.
로그를 불러올 수 없는 경우는 아래와 같습니다.
1. 로그 관련 파일 .bin, .csv, metadata.txt 등을 열어두고 계신 경우 파일을 읽지 못하는 문제가 발생합니다.
> 열어둔 파일을 모두 종료 후 로그 불러오기를 시도해주세요.
종료 후에도 안되는 경우 PC를 다시 시작 후 시도해주세요. 프로그램이 꺼지지 않는 경우가 있습니다.
2. Windows 관리자 권한 문제로 파일을 불러오지 못 할 수 있습니다.
> ForceLAB2를 관리자 권한으로 실행 후 로그 불러오기를 시도해주세요.
3. metadata.txt 파일이 있는 경로에 스냅샷을 저장하는 경우 스냅샷을 로그로 혼동하여 불러오지 못하는 문제가 발생할 수 있습니다.
> 스냅샷 저장 위치를 변경 후 다시 로그 불러오기를 시도해주세요.
4. 저장된 파일이 훼손된 경우 로그를 불러올 수 없습니다.
위 3가지 모두 시도 후에도 로그 불러오기에 실패하면 아래 연락처를 통해 문의 바랍니다.
저항막 방식 센서와 정전용량 방식 센서의 차이는 무엇일까요?
저항막 방식과 정전용량방식이라는 말은 일반적으로 디스플레이의 터치 센서 기술에서 많이 들어보셨을 겁니다.
두 방식은 터치 기술에 쓰이지만, 작동 원리가 다른 센서입니다.
1. 저항막 방식(Resistive Type) 센서
저항방식 또는 저항막 방식은 초기 스마트폰의 터치 인식 방식입니다.
이 방식은 누르는 힘에 의해 작동되므로 감압식으로도 불립니다.
상하부에 있는 전도층이 압력에 의해 접촉하면 저항이 변화하고, 이 변화를 감지하여 터치를 인식합니다.
정전식에 비해 더 높은 압력이 필요하지만, 장갑을 낀 손으로도 터치가 가능해 산업용으로 널리 쓰입니다.
2. 정전용량 방식 (Capacitive Type) 센서
정전방식 센서는 전기장을 이용하여 물체를 인식합니다.
손가락과 같은 도체가 센서 근처에 오면 정전 용량이 변화하고, 이 변화를 감지하여 터치를 인식합니다.
정전식 센서는 높은 감도로 가벼운 터치에도 반응하며, 최신 스마트폰에서 주로 활용됩니다.
대표적인 특징 및 차이점을 아래 표로 나타냈으니 참고하시면 좋을 것 같습니다.
그렇다면, 카이트로닉스의 센서는 어떤 방식으로 작동할까요?
카이트로닉스의 센서는 FSR(Force Sensing Resistor)센서로, 물리적인 힘이나 압력에 의해 저항 값이 변화하는 원리를 이용한 저항식 센서입니다.
특히, FSR 센서는 얇은 필름 형태로 제작할 수 있어 협소한 공간이나 간섭이 최소화되어야 하는 산업 장비에도 적용 가능합니다.
카이트로닉스의 제품에 대해서 궁금하시다면 하기로 문의 주세요.
최대한 신속하게 답변 드리겠습니다.
🏠홈페이지: https://www.kitronyx.co.kr/contact
📨이메일: sales@kitronyx.com
📞전화: 02-564-0441
전자감압지 센서의 측정 값(Force)이 실제 측정 값 보다 너무 높게 나오는 원인은 여러가지가 있을 수 있습니다.
크게 4가지로 나눌 수 있습니다.
1. 센서를 오래 사용하여 센서의 특성이 많이 변한 경우입니다.
A: 센서를 주기적으로 캘리브레이션 후 사용해주세요.
2. 캘리브레이션 가압 범위를 많이 벗어나는 힘으로 누른 경우입니다.
A: 캘리브레이션을 실제 사용하는 환경에 맞게 진행해야 합니다.
3. 캘리브레이션 가압 재질과 실제 환경에서 가압 재질이 다른 경우입니다.
A: Scale Factor 기능을 이용하거나 실제 환경과 유사하게 캘리브레이션을 해야 합니다.
4. 센서를 상온이 아닌 더 높은 온도에서 사용했을 때 발생할 수 있습니다.
A: 센서가 파손되지 않은 상태라면 Scale Factor 기능을 이용해보세요.
Scale Factor 기능 알아보기
카이트로닉스는 소정의 비용으로 캘리브레이션 서비스를 제공하고 있습니다.
캘리브레이션이 필요하신 경우 아래로 문의 바랍니다.
※ 센서의 상태나 가압 환경에 따라서 캘리브레이션이 불가능 할 수 있습니다.
Windows10 기준입니다.
Windows키 + R 키를 같이 눌러주세요. 실행 창이 나옵니다.
dxdiag 를 입력 후 확인을 눌러주세요.
CPU와 메모리를 확인하실 수 있으며 디스플레이 1, 2로 넘어가시면 사용하는 그래픽 카드를 확인할 수 있습니다.
