• 대면적 측정 방법 Link → FAQ

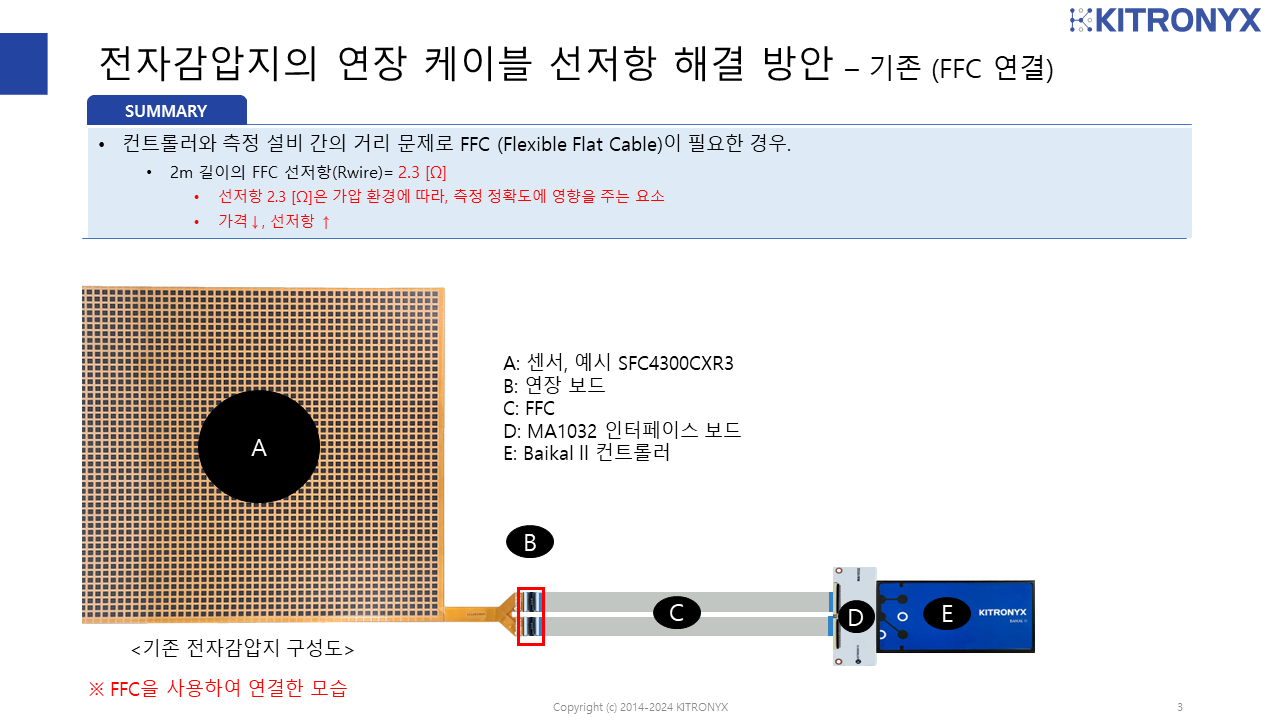

• FFC 연결

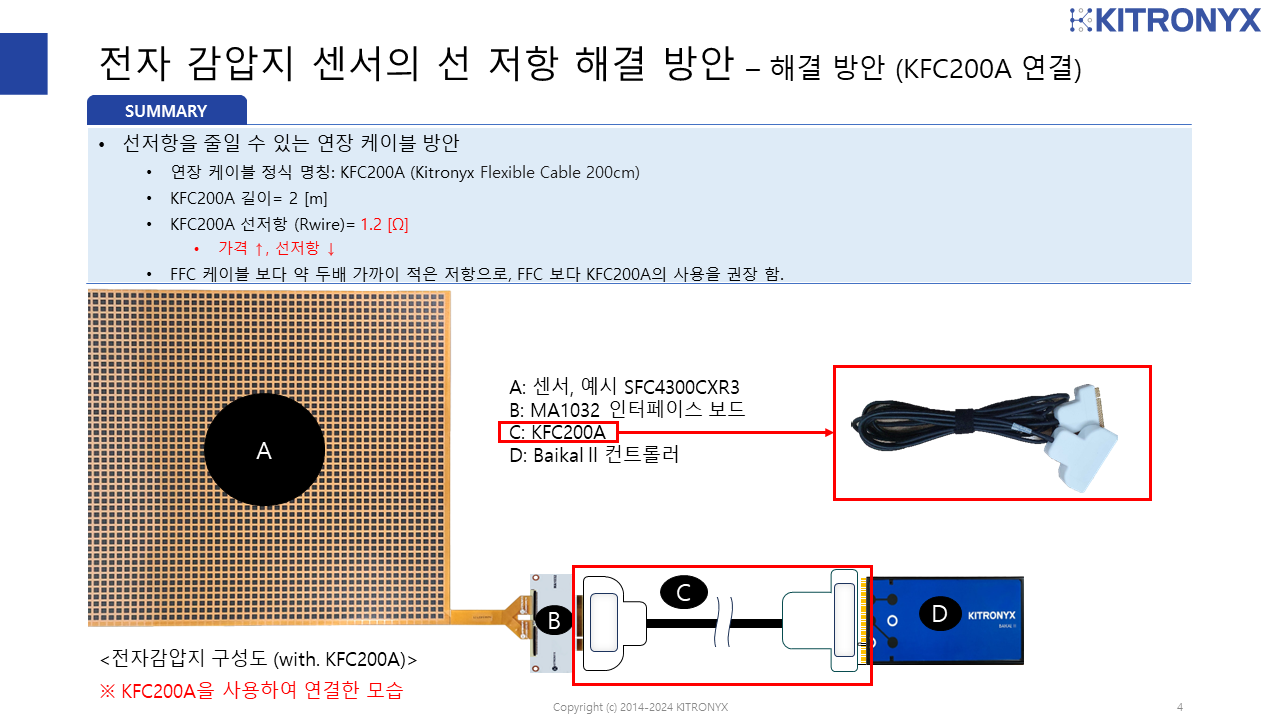

• KFC200A 연결

1. USB 케이블의 연결 상태를 확인해주세요.
   일부 저가형 케이블의 경우 데이터 통신이 원활하지 못해 통신이 끊길 수 있습니다.


2. 연결된 컨트롤러의 COM Port 번호를 확인해주세요.

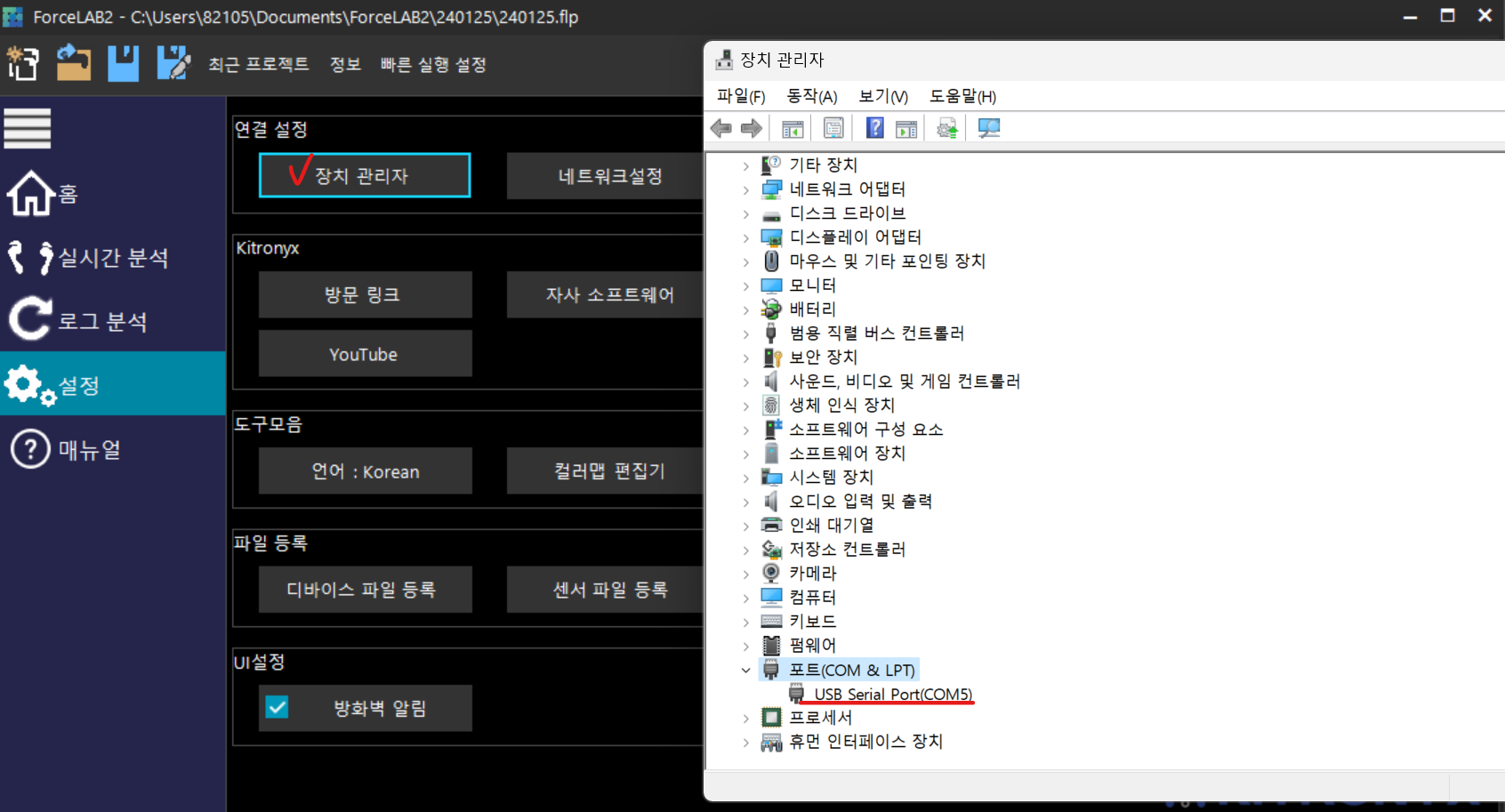

   COM Port 확인 방법 : 설정 -> 장치 관리자 -> 포트(COM & LPT)



3. PC에서 동시에 여러 USB를 사용중이신 경우에는 별도의 전원 공급이 가능한 USB허브 사용을 권장 드립니다.

대면적 측정이 필요하신 경우에는 최대 8개의 센서를 연결하여 동시에 측정하실 수 있습니다.

자세한 내용은 아래 영상을 참고 부탁드립니다.

<SFC4300CX 8EA 연결 테스트 영상>

1.  무선컨트롤러의 전원버튼이 ON으로 되어 있는지 확인해 주세요.


2.  사용하고 계시는 PC의 Wifi 연결이 컨트롤러에 설정된 SSID와 동일한지 확인해 주세요.

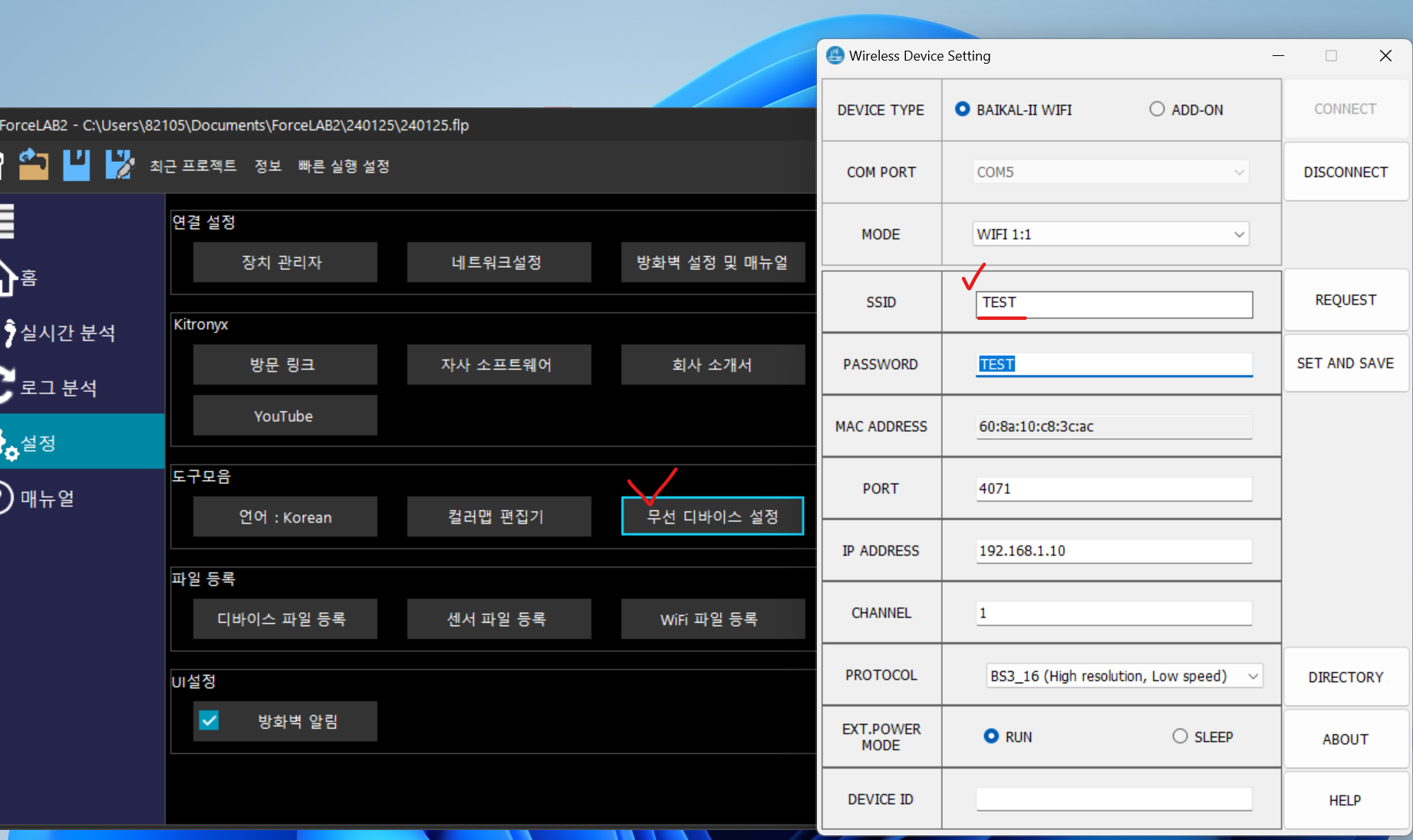

   SSID 확인 및 설정 방법 : ForceLAB2 -> 설정 -> 무선디바이스 설정

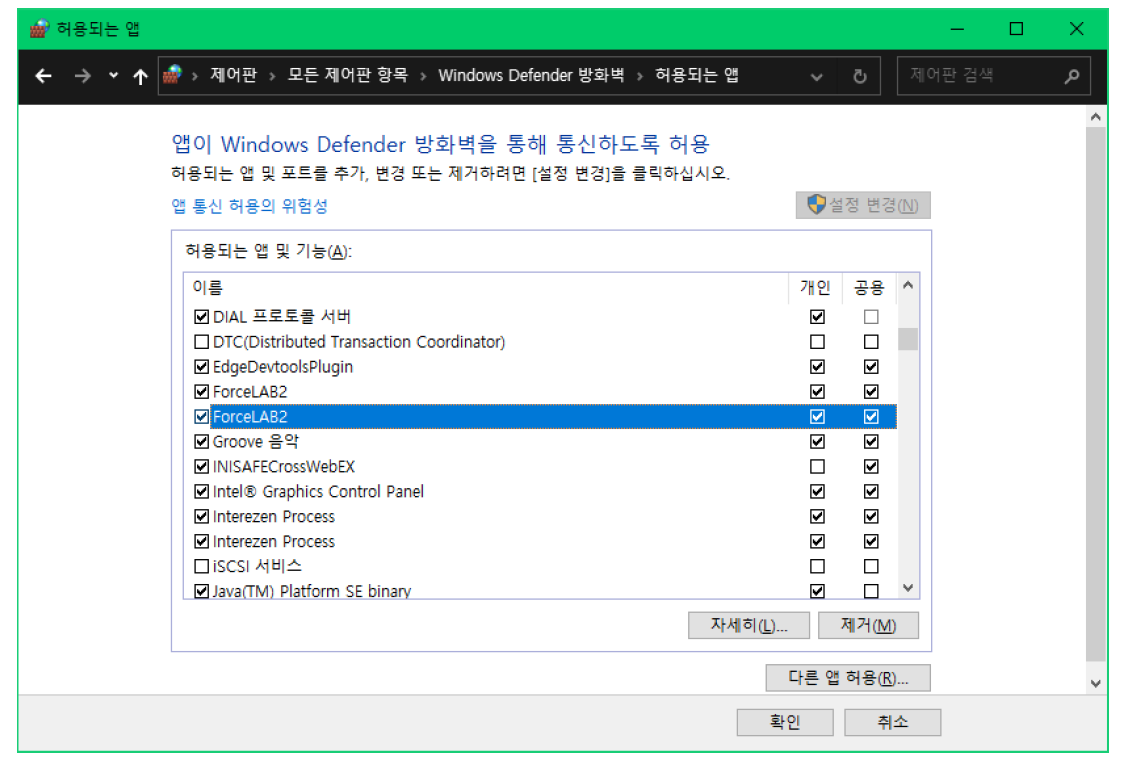

3.  윈도우 방화벽 설정을 확인해 주세요. (첨부 매뉴얼 참고)


카이트로닉스의 전자감압지 센서는 FSR(Force Sensing Resistor) 센서로,

전자감압지에 압력이 가해지게 되면 전도성 입자들이 근접하게 되어 저항이 감소하게 됩니다.

이때 전자감압지의 저항 변화를 컨트롤러에서 디지털 신호로 변환한 ADC수치를 소프트웨어 상에 출력해주는 원리 입니다.

또한, 전자감압지 센서는 패턴에 따라 shunt mode와 thru mode로 구분 됩니다.

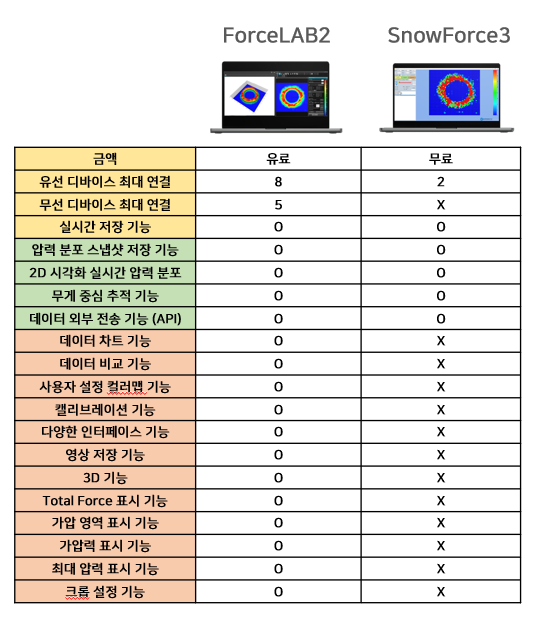

 소프트웨어간 차이점은 아래 표를 참고 부탁드립니다.

전자감압지 센서 구매시 제공해드리는 보호필름, 혹은 실리콘시트등 을 센서에 부착하여 사용하시면 센서 외관의 손상을 방지할 수 있습니다.

다만 실리콘 시트의 경우 사용하시는 두께에 따라 스프레더 역할을 하여 센서 특성이 달라질 수 있으니 사용에 참고 부탁 드립니다.

점검하고자 하는 센서와 컨트롤러 , PC를 연결한 후 실시간 분석창에서 누적모드를 선택합니다.

아래 이미지와 같이 센서를 X자 형태로 가압하여 동일한 방향으로 출력 되는지, 누락되는 부분이 없는지 확인하여 센서 이상 유무를 점검하실 수 있습니다.

<참고> 실시간 분석창 누적 모드 설정 방법

컨트롤러 구매 시 함께 제공되는 컨트롤러 테스트 보드를 통해 컨트롤러의 이상 유무를 확인하실 수 있습니다.

자세한 내용은 첨부해드린 Controller Test Board 사용 매뉴얼을 참고 부탁 드립니다.
