캘리브레이션은 통상적으로 측정 장치의 측정 값의 정밀도를 확인하고 교정하는 행위를 뜻하며,

카이트로닉스에서는 이와 더불어 힘에 대하여 출력되는 디지털 값을 절대 힘 및 압력으로 출력할 수 있도록 사용하는 방법으로 정의합니다.

전자 감압지 캘리브레이션은 개별 노드들의 편차를 보정해주는 Gain Tuning, 상대적인 가압력을 측정할 수 있는 Fine Tuning 으로 구분되어 진행됩니다.

간단한 캘리브레이션 전/후 예시는 하기 이미지를 참고 부탁 드립니다.

컨트롤러 자체적으로 데이터를 저장하거나 출력하는 기능은 지원하고 있지 않습니다.

외부 프로그램 및 별도의 데이터 처리 장치(PLC , DAQ 등)를 이용하실 경우에 해당 장치와 컨트롤러를 바로 연결하여 통신할 수는 없으며,

컨트롤러와 연결된 PC 소프트웨어를 통해 데이터를 수신할 수 있습니다.

가압 위치와 출력값 위치가 다른 경우 아래 내용을 확인해주세요.

1. 센서와 컨트롤러가 올바르게 연결되었는지 확인해주세요.
   * 센서 연장방법은 첨부된 매뉴얼을 참고 부탁드립니다.

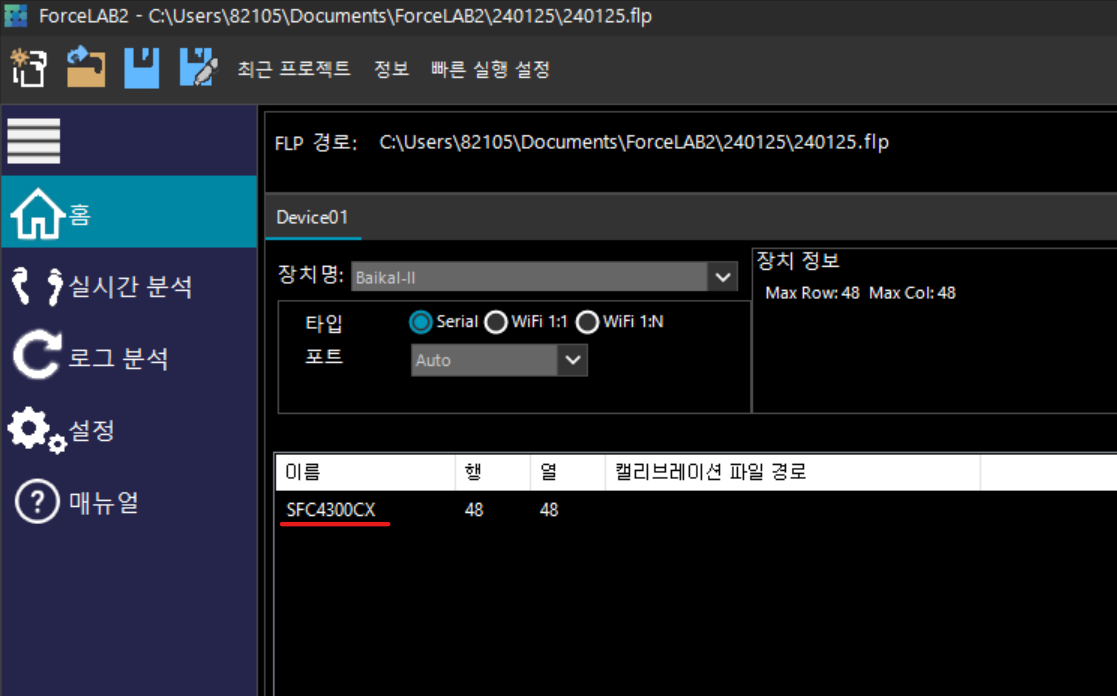

2. 사용중인 센서와 소프트웨어 상 설정된 센서 INI가 일치하는지 확인해주세요.
   ※ 센서와 일치하는 INI가 없는 경우에는 당사로 연락 부탁드립니다.

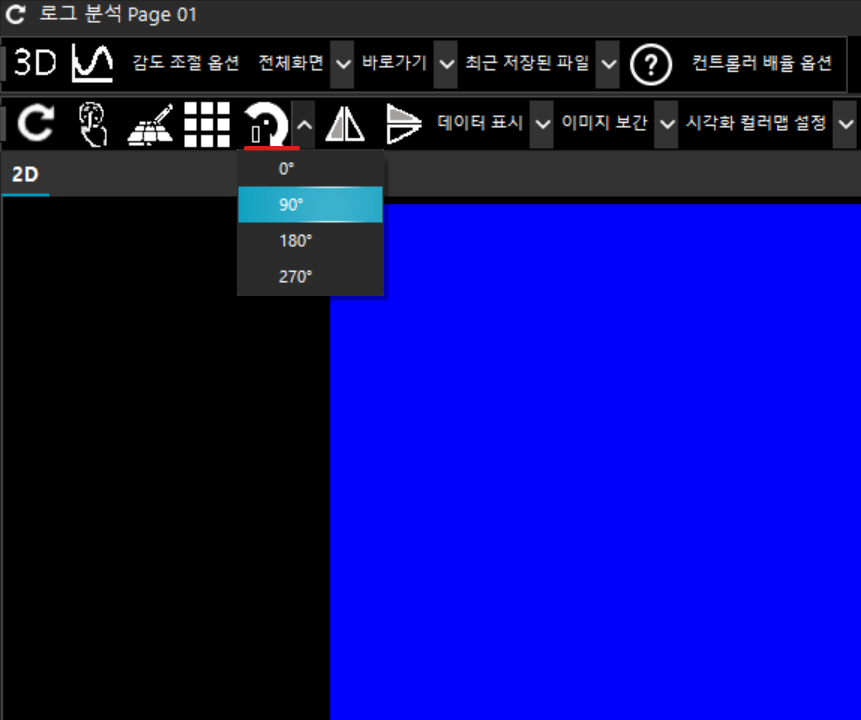

3. 단순 위치가 일치하지 않는 경우에는 소프트웨어내에 회전 기능을 통해 위치를 조절해주세요.

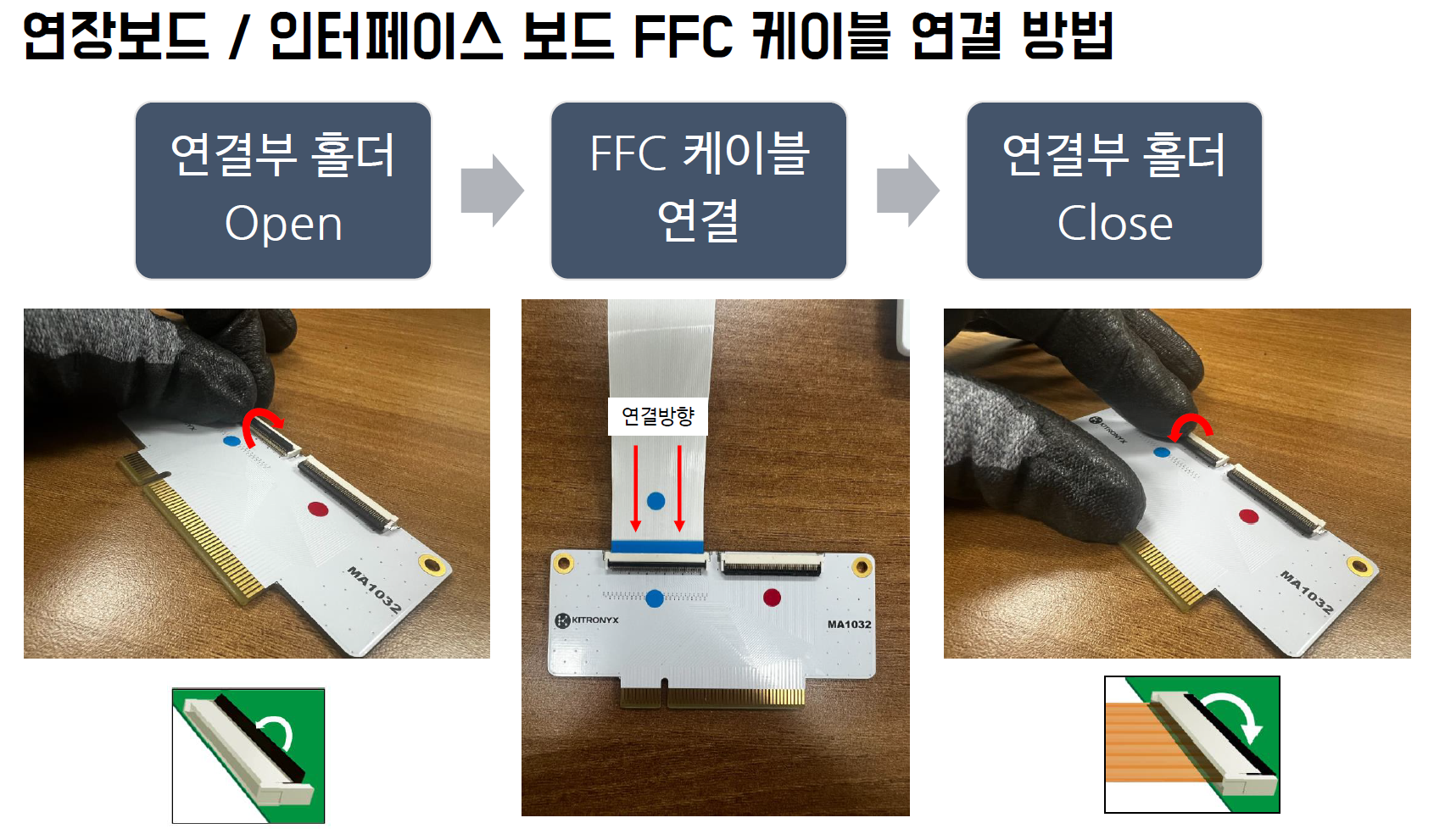

1. FFC 케이블을 사용한 연장 방법

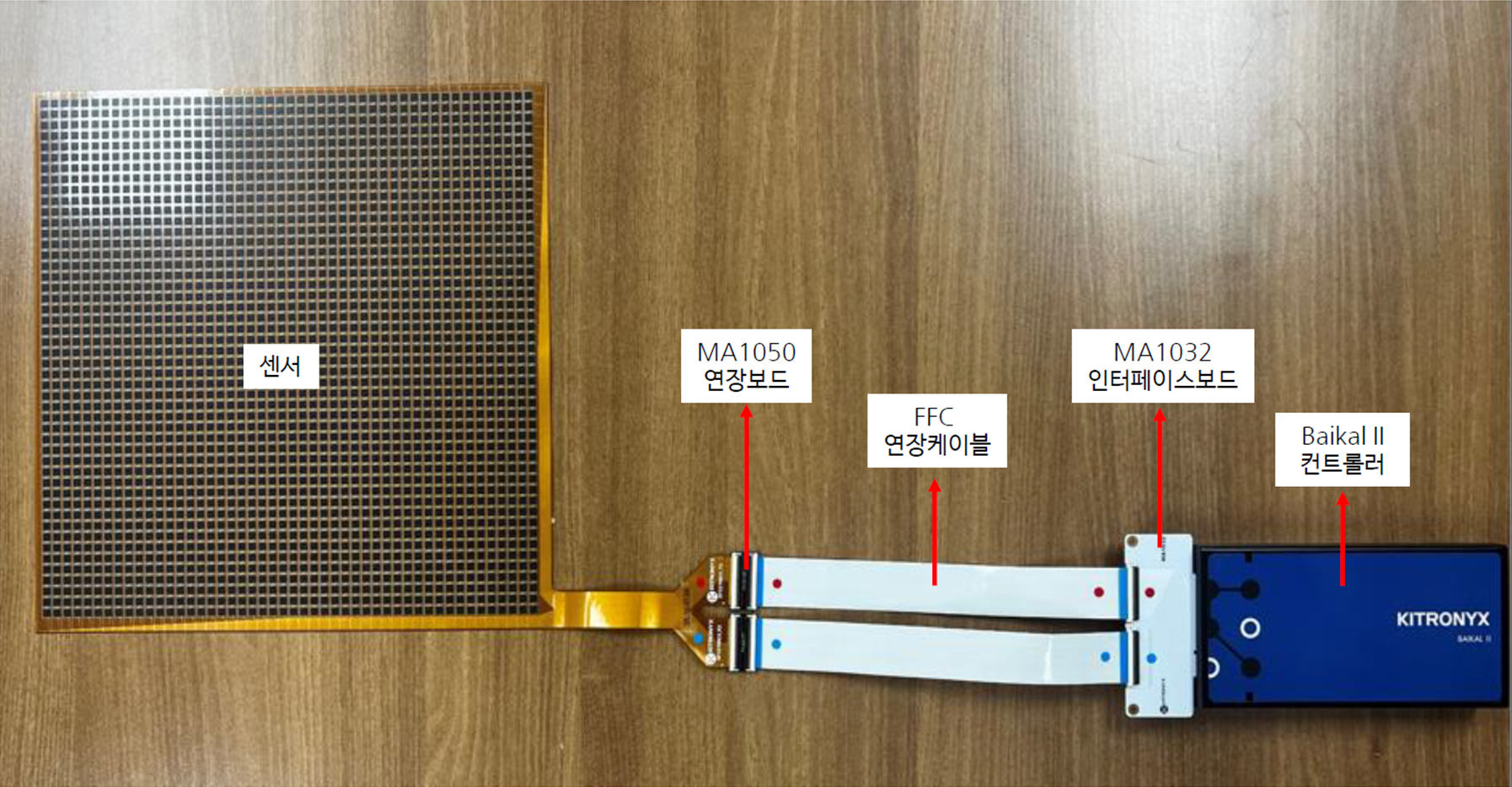

< 압력 센서 연장 구성도 >

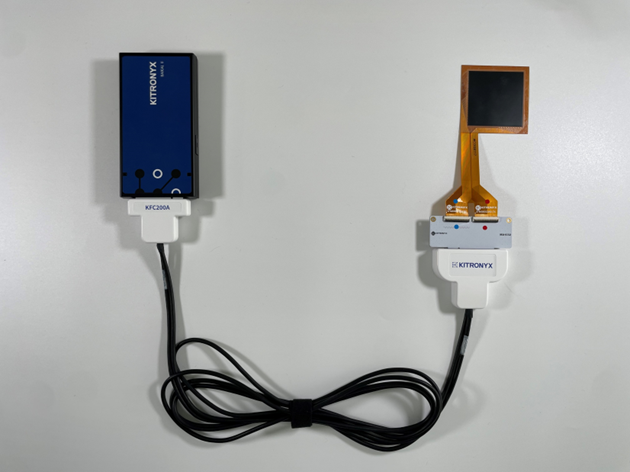

2. KFC200A 케이블을 사용한 연장 방법

연결 방법

1. KFC200A 스티커가 있는 부분을 컨트롤러에 연결해주세요.

2. KITRONYX 스티커가 있는 부분을 인터페이스 보드에 연결해주세요.

일반적으로 KFC200A 케이블 사용을 권장합니다.

출력값이 기존과 많이 달라진 경우 아래 내용들을 확인해 주세요.

1. 우선 제품의 외형을 확인하여 찍힘이나 눌림, 찢어진 부분이 있는지 확인합니다.

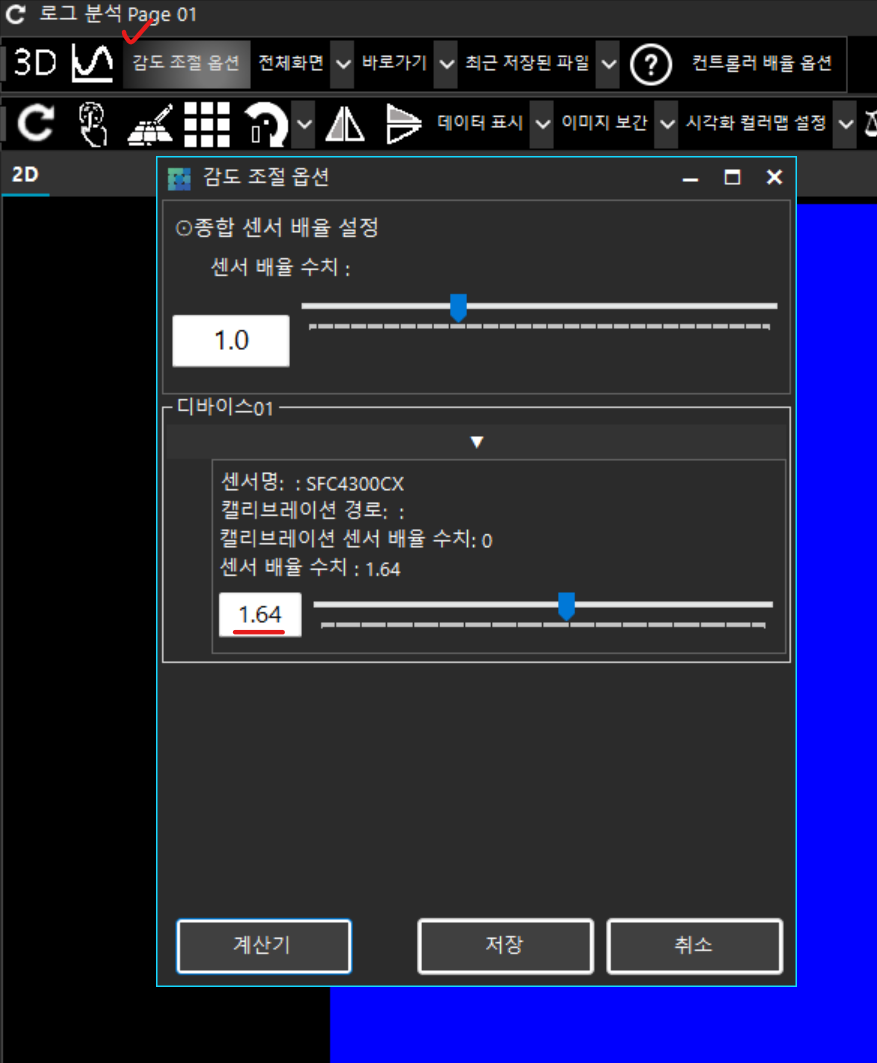

2. 소프트웨어 내 감도 조절 옵션을 확인 합니다.

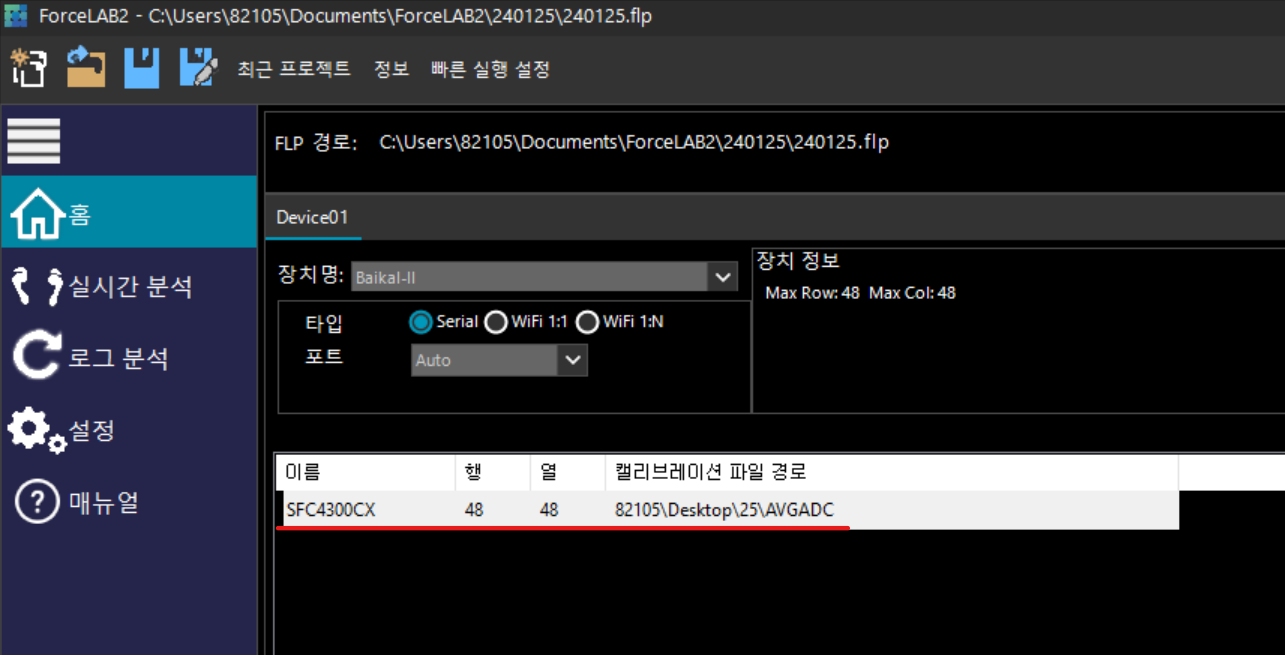

3. 캘리브레이션 파일이 올바르게 적용되었는지 확인하고, 캘리브레이션을 진행한지 오랜 기간이 지났다면 재 캘리브레이션을 진행합니다.

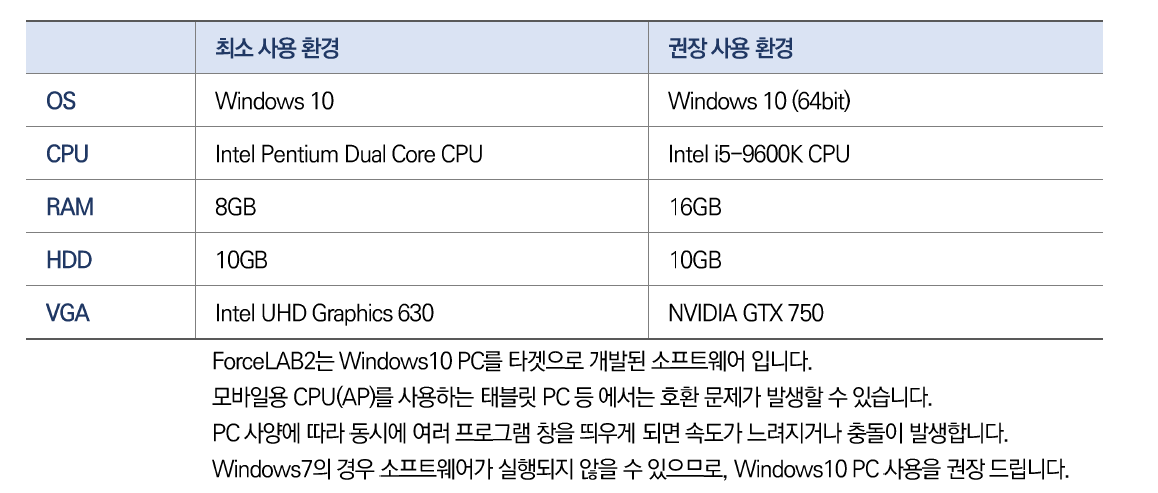

1. 소프트웨어 설치를 위한 사용 환경을 확인해주세요.

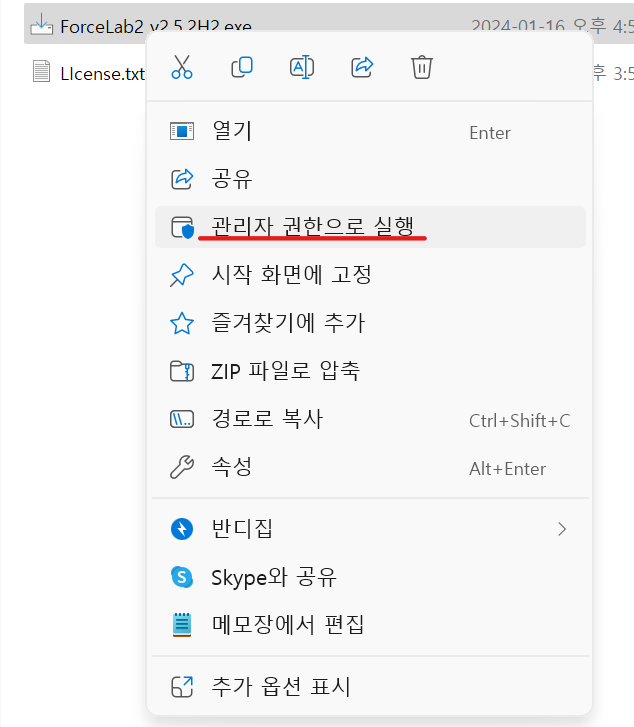

2. 소프트웨어 설치 파일을 관리자 권한으로 실행해 주세요.

3. 보안 프로그램을 일시 정지 한 후 설치파일을 실행해 주세요.

커스텀 센서 개발은 기성품 재단, 기성품 커스텀, 완전 커스텀과 같이 3가지 케이스로 구분되어 개발이 진행됩니다.

각 단계에 대한 보다 자세한 내용은 아래 이미지를 참고 부탁드립니다.

센서를 구성하는 소재의 점탄성 특성으로 인하여 동일 압력에 대해 시간이 증가함에 따라 출력값이 변화되는 현상입니다.

이런 특성으로 인하여 보다 정밀한 측정이 필요한 경우에는 단기간 (최대 5분) 이내의 측정을 권장 드리며,

보다 자세한 내용은 아래 내용을 참고 부탁드립니다.

<드리프트 발생 시 출력 변화 예시>

Baikal II  통신환경에 따라 유선인 경우 측정 속도는 32Hz , 무선환경에서는 21Hz 입니다.

보다 빠른 측정 속도를 위해서는 커스텀 개발이 필요하며 현재 최대 600Hz까지 개발된 내역이 있사오니 아래 데모 영상 링크를 참조 부탁드립니다.

동영상 URL: https://www.youtube.com/shorts/9wj0urKFkAI?feature=share
