단셀 솔루션을 처음 사용하는

사용자를 위한 퀵 스타트 가이드입니다.

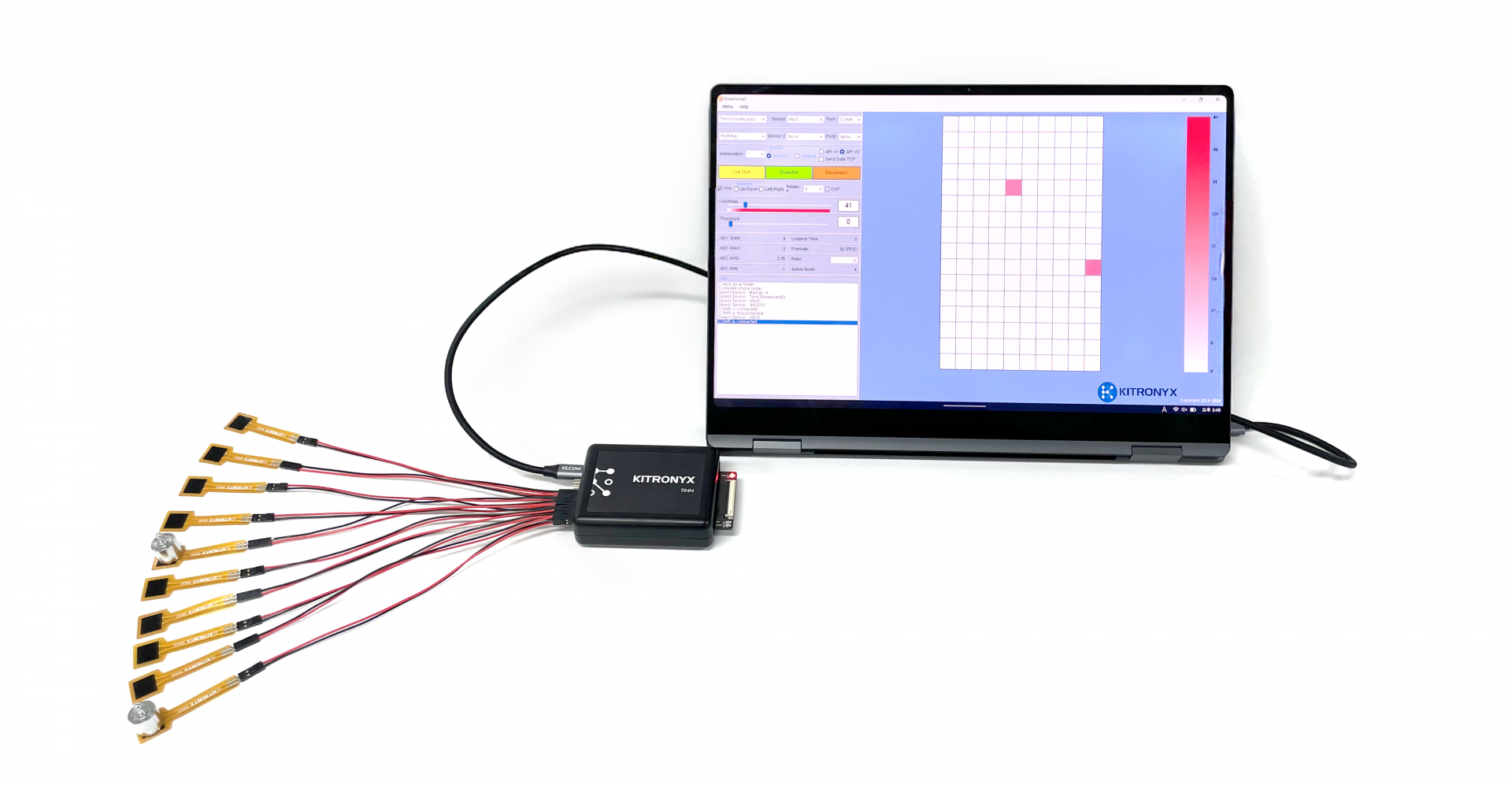

MonoCell

MonoCell 구성품

MonoCell의 소프트웨어인 MonoLAB 설치 및 사용법입니다.
  순서대로 따라와 주시면 간단하게 사용하실 수 있습니다.

  우선 스토어에서 MonoLAB 소프트웨어를 설치해야 합니다.

1. 소프트웨어 다운로드

  다운로드 버튼을 눌러서 소프트웨어를 다운로드 해주세요.

  ※ 다운로드를 위해서 회원가입이 필요합니다.

2. 설치 파일을 실행해주세요.

  설치 가이드를 따라 설치해주세요.

※ 설치 시 FTDI 드라이버와 .NET Framework가 설치됩니다. 반드시 둘 다 설치해 주셔야 합니다.

일반적으로 .NET Framework는 설치가 되어 있어 이미 설치되어 있다는 문구가 나올 수 있습니다.

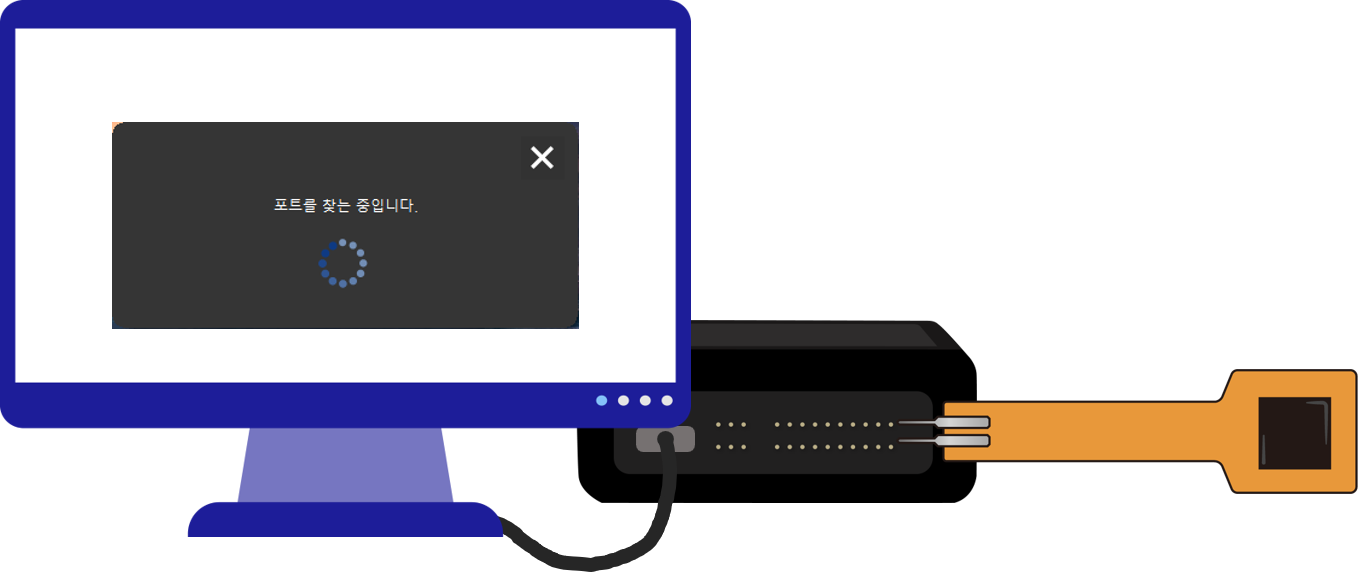

3. Tinn 컨트롤러 연결 후 MonoMAB을 실행해주세요

  Tinn 컨트롤러를 PC와 USB 케이블로 연결하면,

프로그램 실행 시 자동으로 디바이스 포트를 검색합니다.
※ 하나 이상의 디바이스가 연결 되어있을 경우 원하는 디바이스와 연결되지 않을 수 있습니다.

4. 프로젝트 파일 만들기

 ‘새 프로젝트 생성’ 버튼을 클릭하여 프로젝트명을 입력한 뒤,

‘저장’ 버튼을 눌러 프로젝트를 생성합니다.

- 프로젝트 파일은 .mlp 형식으로 저장됩니다.

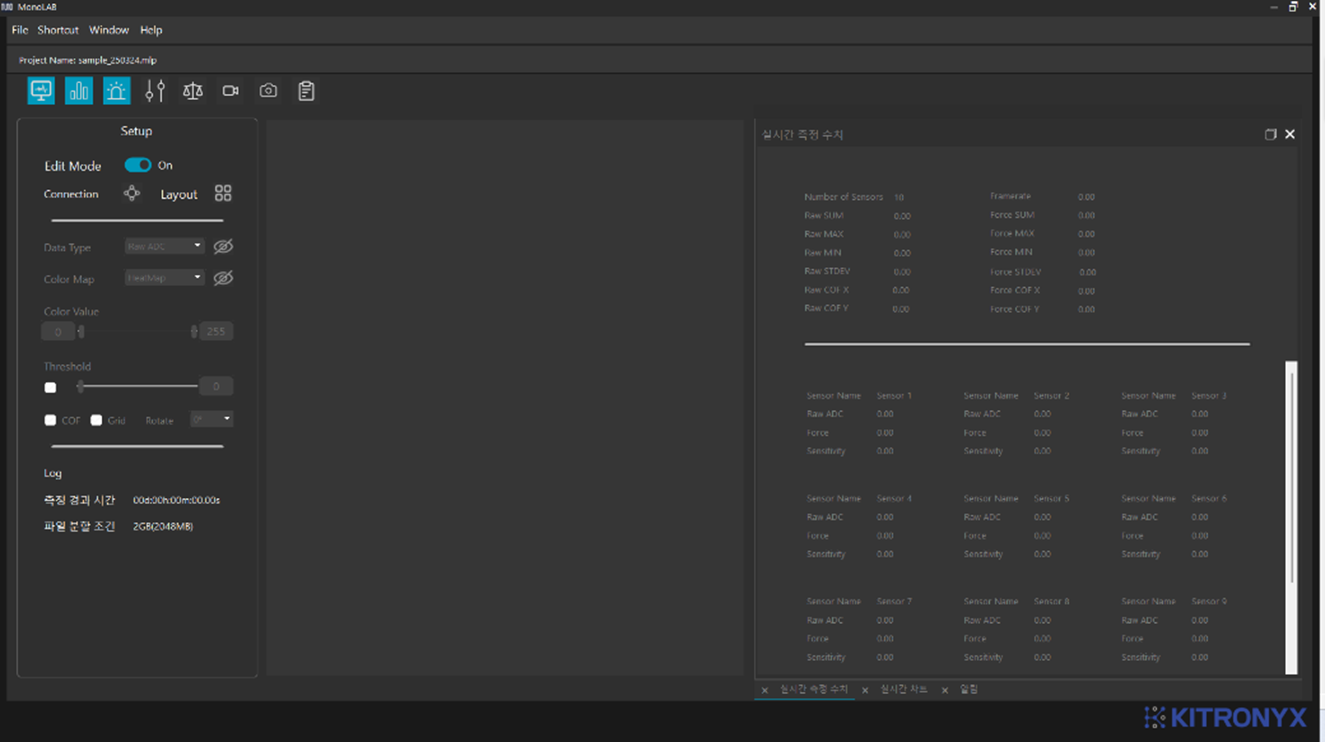

- 다음과 같이 프로그램 메인 화면이 열립니다.

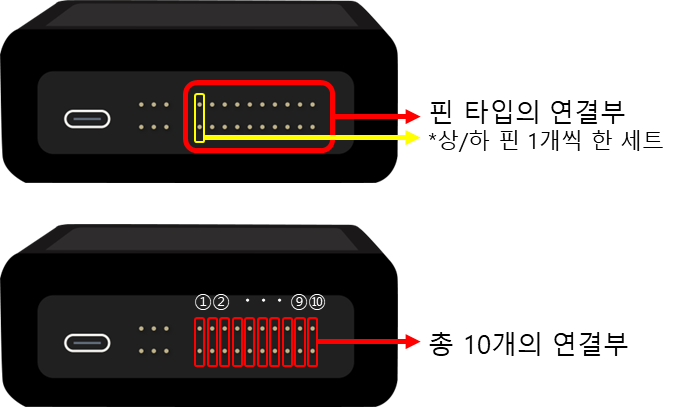

5. 센서 연결하기

 컨트롤러 연결부를 확인, 센서를 연결할 위치를 결정합니다.
– 총 10개의 센서를 연결할 수 있습니다.

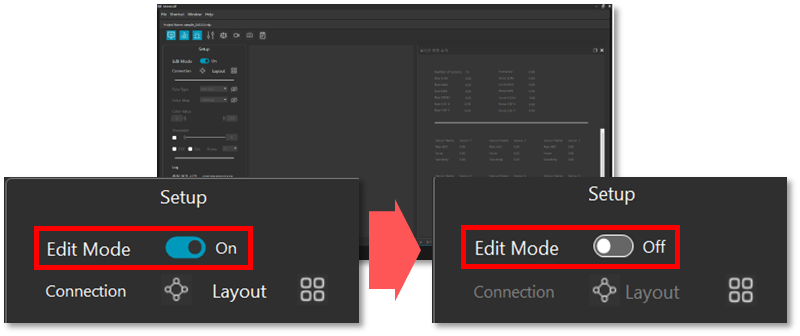

6. 센서 설정 모드 종료하기

 프로그램 메인 화면이 열리면 Setup의 Edit Mode를 'Off'로 전환합니다.

- Edit Mode 'On' 활성화 시, 센서의 연결 및 이름과 레이아웃을 설정할 수 있으며, 이 때는 실시간

분석이 지원되지 않습니다. 센서 설정 모드에 대한 자세한 설명은 MonoCell 사용자 매뉴얼을 참고 부탁

드립니다.

7. 실시간 분석 시작하기

 컨트롤러에 센서 연결 후, 가운데의 모니터링 화면에서 센서 출력 여부를 확인합니다.

- 기본값으로 센서 1번부터 10번까지 10x10 크기 행렬의 첫 행에 배치되어 있습니다.

  여기까지 MonoCell의 설치 및 동작 확인이 완료됐습니다.

  홈페이지의 매뉴얼, FAQ, Portfolio 등과 Youtube, 블로그를 통하여 더 많은 정보를

  얻으실 수 있습니다.

  그 외 문의가 있으신 경우 아래 URL 를 통해 문의 남겨주시면 빠른 답변 드리도록 하겠습니다.

  제품 관련 문의: https://www.kitronyx.co.kr/contact

  기술 지원 문의: https://www.kitronyx.co.kr/support_request
