압력분포 측정 솔루션 PressureScan II
처음 사용자를 위한 퀵 스타트 가이드입니다.

PressureScan II


PressureScan II 구성품



  PressureScan II 설치 및 사용법입니다.
  순서대로 따라와 주시면 간단하게 사용하실 수 있습니다.


  우선 ForceLAB2 소프트웨어를 설치해야 합니다.


1. USB 드라이브 및 USB 동글 연결하기

  솔루션 구성품 중 흰색 USB 드라이브와 파란색 ForceLAB2 라이선스 USB 동글을

  PC에 연결해주세요.





2. USB 드라이브/소프트웨어에서
    ForceLAB2.exe 설치 파일을 실행해주세요.

  설치 가이드를 따라 설치해주시고 라이선스 타입을 Hardware License Key 타입으로 설정해주세요.



※ 설치 시 FTDI 드라이버와 .NET Framework가 설치됩니다. 반드시 둘 다 설치해 주셔야 합니다.

일반적으로 .NET Framework는 설치가 되어 있어 이미 설치되어 있다는 문구가 나올 수 있습니다.




3. ForceLAB2를 실행해주세요

  ※ 라이선스 동글은 ForceLAB2를 사용하기 위해서 연결되어 있어야 합니다.




4. 프로젝트 파일 생성하기

  기본 저장 경로는 내 문서/ForceLAB2 하부입니다.

  지금은 프로젝트명을 PressureScan II Quick Start로 만들겠습니다.





5. 장치 및 센서 설정하기

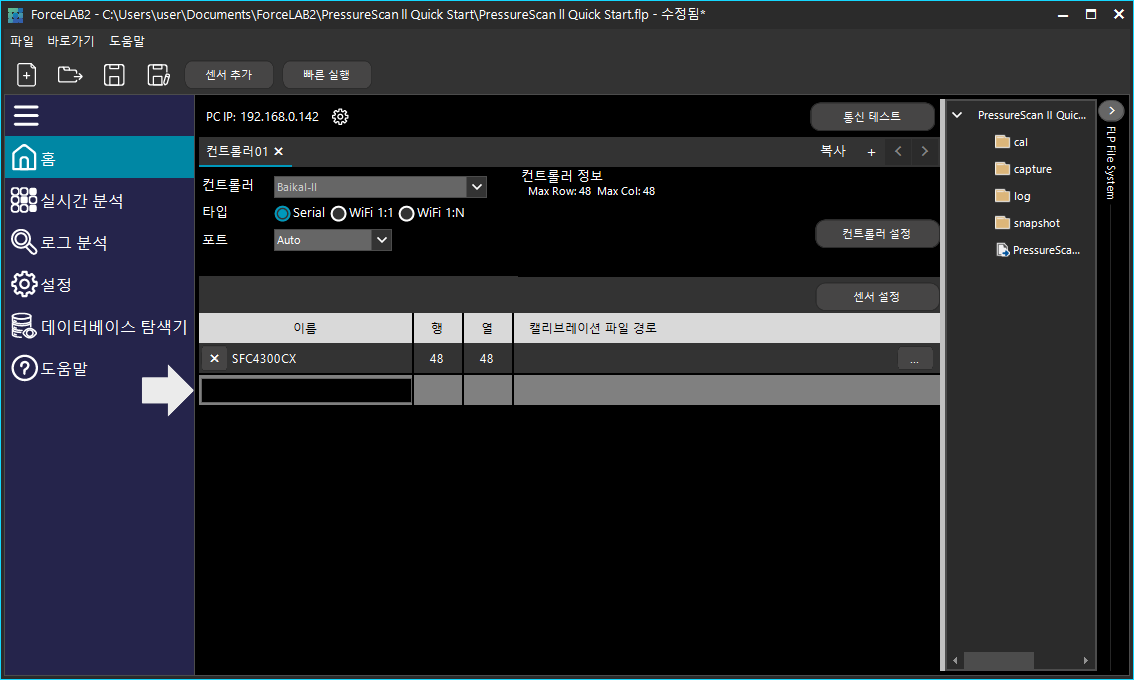

  처음 프로젝트를 생성하면 컨트롤러 장치와 센서를 설정해야 합니다.

  장치명은 Baikal-II를 선택해주세요.

  우측 센서 추가 버튼을 누르고 사용하실 센서를 선택해주세요.

  SFC4300CX를 사용하는 것으로 가정하겠습니다.

  잘못 선택하신 경우 센서 이름을 두 번 클릭하시면 다시 목록이 나옵니다.





6. Baikal II 연결 및 포트 설정하기

  이제 Baikal II를 연결하기 위해서 COM 포트를 설정해야 합니다.

  우선 포트를 눌러서 목록을 확인해주세요.

  일반적으로 COM 포트를 사용하는 기기를 연결하지 않은 경우 Auto, Reset 2개가 보이며

  PC에 따라서 COM1이 보일 수 있습니다.

  이제 PC에 Baikal II를 연결해주세요.




  Baikal II 컨트롤러의 우측을 보시면 USB C타입 케이블을 연결할 수 있는 단자가 있습니다.

  USB 케이블의 C타입 부분을 연결해주세요.

  PC의 USB 슬롯에는 USB 케이블의 반대편 A타입 부분을 연결해주세요.


  ForceLAB2에서 포트를 누른 뒤 Reset을 선택해주세요.

  다시 포트를 확인해 보시면 새로운 포트가 생성된 걸 보실 수 있습니다.

  신규 포트(Baikal II)를 선택해주세요.

  일반적으로 PC에서 한번 포트 번호가 생성되면 계속 유지됩니다.




7. Baikal II와 센서 연결하기

  이제 센서와 컨트롤러를 연결해보겠습니다.

  센서에 따라 인터페이스 보드가 변경될 수 있으며, 일반적인 경우 센서와 인터페이스 보드가 연결된

  상태로 제공됩니다.

  동영상을 참조해주세요.



8. 실시간 분석 센서 배치하기

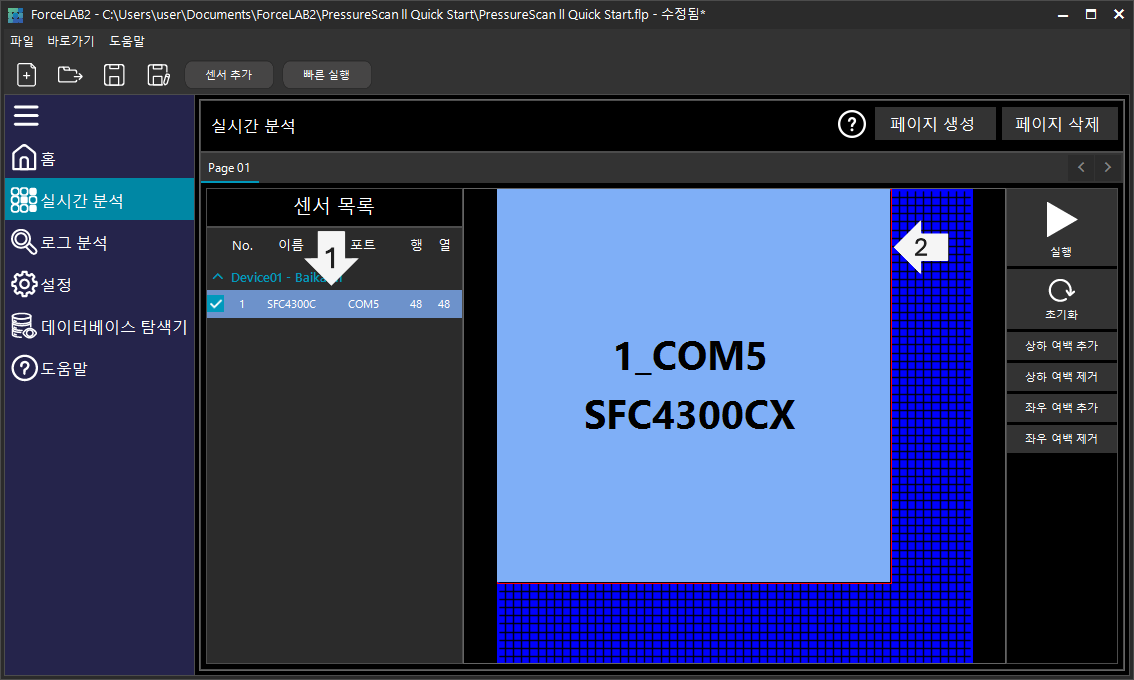

  ForceLAB2로 돌아와서 실시간 분석 탭을 클릭해주세요.

  센서 목록에서 센서를 클릭하시면 우측 하단에 옵션들이 나옵니다.

  ※ 해당 부분은 ForceLAB2 매뉴얼을 참조해주세요.

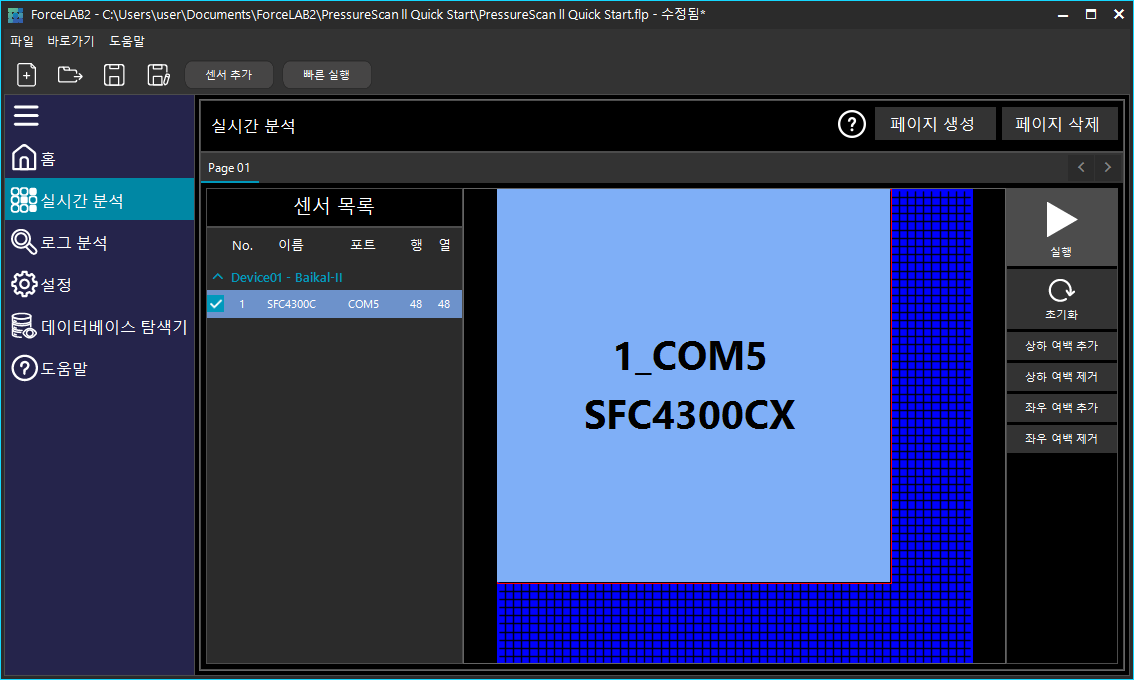

  파란색 화면을 클릭하시면 센서가 배치됩니다.





9. 실시간 분석 실행하기

실행 버튼을 클릭하여 실시간 분석을 실행해주세요.





10. 실시간 분석 동작 확인하기

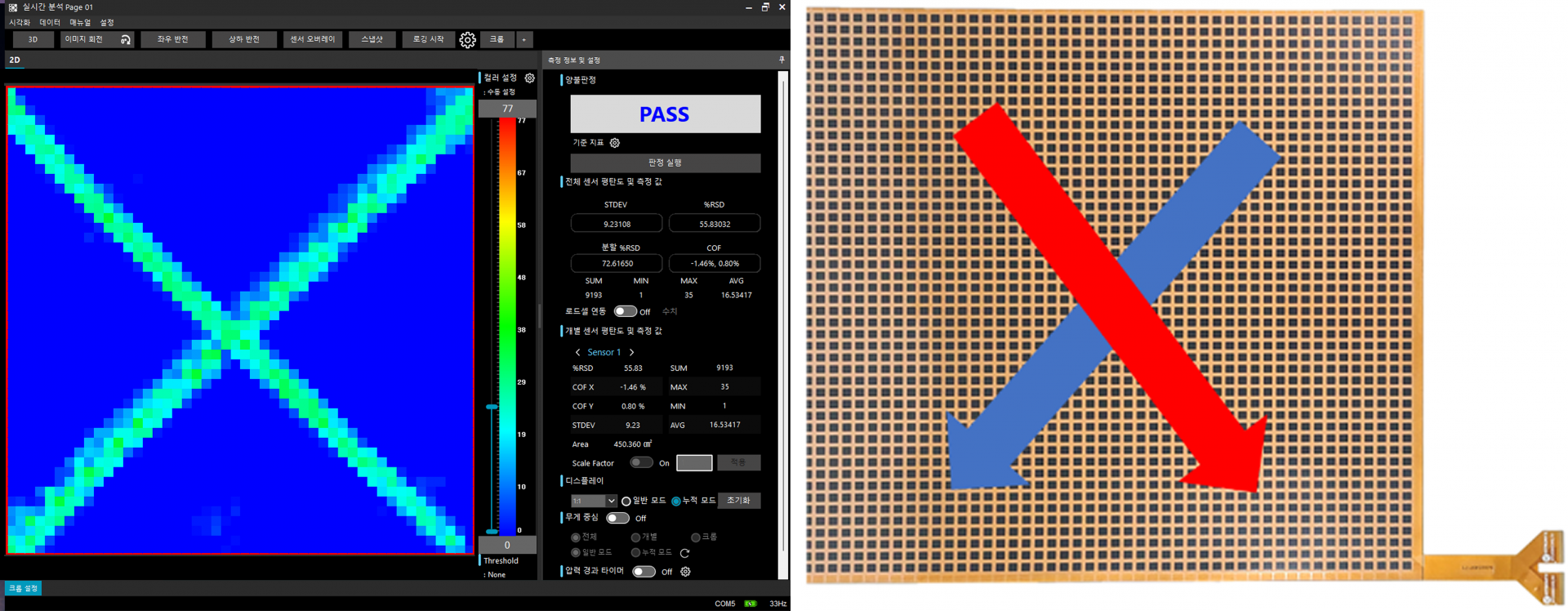

  디스플레이 모드를 누적 모드로 설정 후 센서를 X자로 눌러서 화면에 동일하게 표시되는지

  확인해주세요.




  설치 및 동작 확인까지 완료했습니다.

  이제 센서를 측정하기 원하시는 부분에 삽입하여 압력 분포를 측정해보세요.


  홈페이지의 매뉴얼, FAQ, Portfolio 등과 Youtube, 블로그를 통하여 더 많은 정보를 얻으실 수

  있습니다.


  그 외 문의가 있으신 경우 아래 URL를 통해 문의 남겨주시면 빠른 답변 드리도록 하겠습니다.

  제품 관련 문의: https://www.kitronyx.co.kr/contact

  기술 지원 문의: https://www.kitronyx.co.kr/support_request
