압력분포 측정 솔루션 PressureScan II MINI

처음 사용자를 위한 퀵 스타트 가이드입니다.

PressureScan II MINI

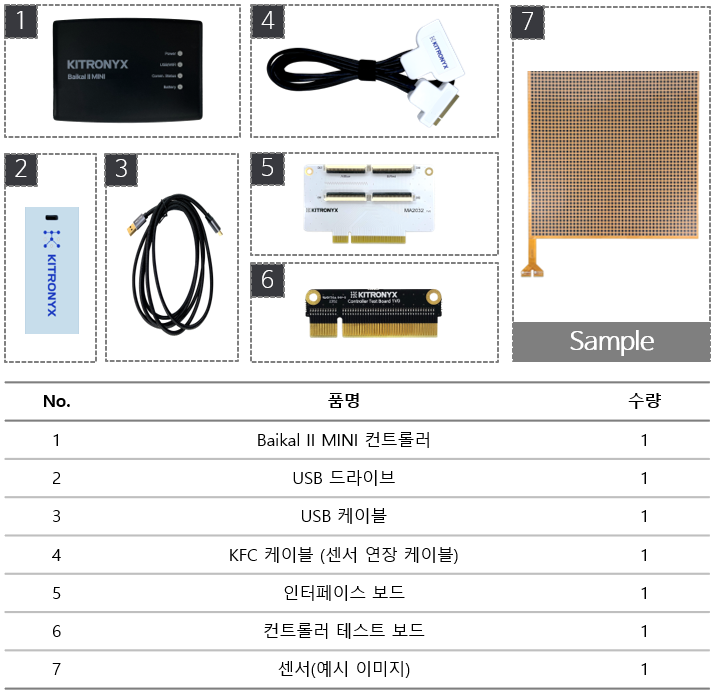

PressureScan II MINI구성품

* 구성품은 성능 향상을 위해 예고없이 변경 될 수 있습니다.

* Baikal II MINI 컨트롤러의 기본 설정은 유선(Serial) 통신 모드입니다.

* 인터페이스 보드는 센서에 따라서 변경됩니다.

* 센서는 솔루션 미포함 제품으로 별도 구매 후 사용 바랍니다.

  PressureScan II MINI 설치 및 사용법입니다.
  순서대로 따라와 주시면 간단하게 사용하실 수 있습니다.

  우선 ForceLAB2 소프트웨어를 설치해야 합니다.

1. USB 드라이브 연결하기

  솔루션 구성품 중 흰색 USB 드라이브를 PC에 연결해주세요.

2.USB 드라이브/소프트웨어에서
   ForceLAB2.exe 설치 파일을 실행해주세요.

  설치 가이드를 따라 설치해주시고 라이선스 타입을 Software License Key 타입으로 설정해주세요.

  ※ 설치 시 FTDI 드라이버와 .NET Framework가 설치됩니다. 반드시 둘 다 설치해 주셔야 합니다.

  일반적으로 .NET Framework는 설치가 되어 있어 이미 설치되어 있다는 문구가 나올 수 있습니다.

3. ForceLAB2를 실행해주세요

  ※ USB 드라이브에 포함된 라이선스 키를 확인하여 입력해주세요.

4. 프로젝트 파일 생성하기

  기본 저장 경로는 내 문서/ForceLAB2 하부입니다.

  지금은 프로젝트명을 PressureScan II MINI Quick Start로 만들겠습니다.

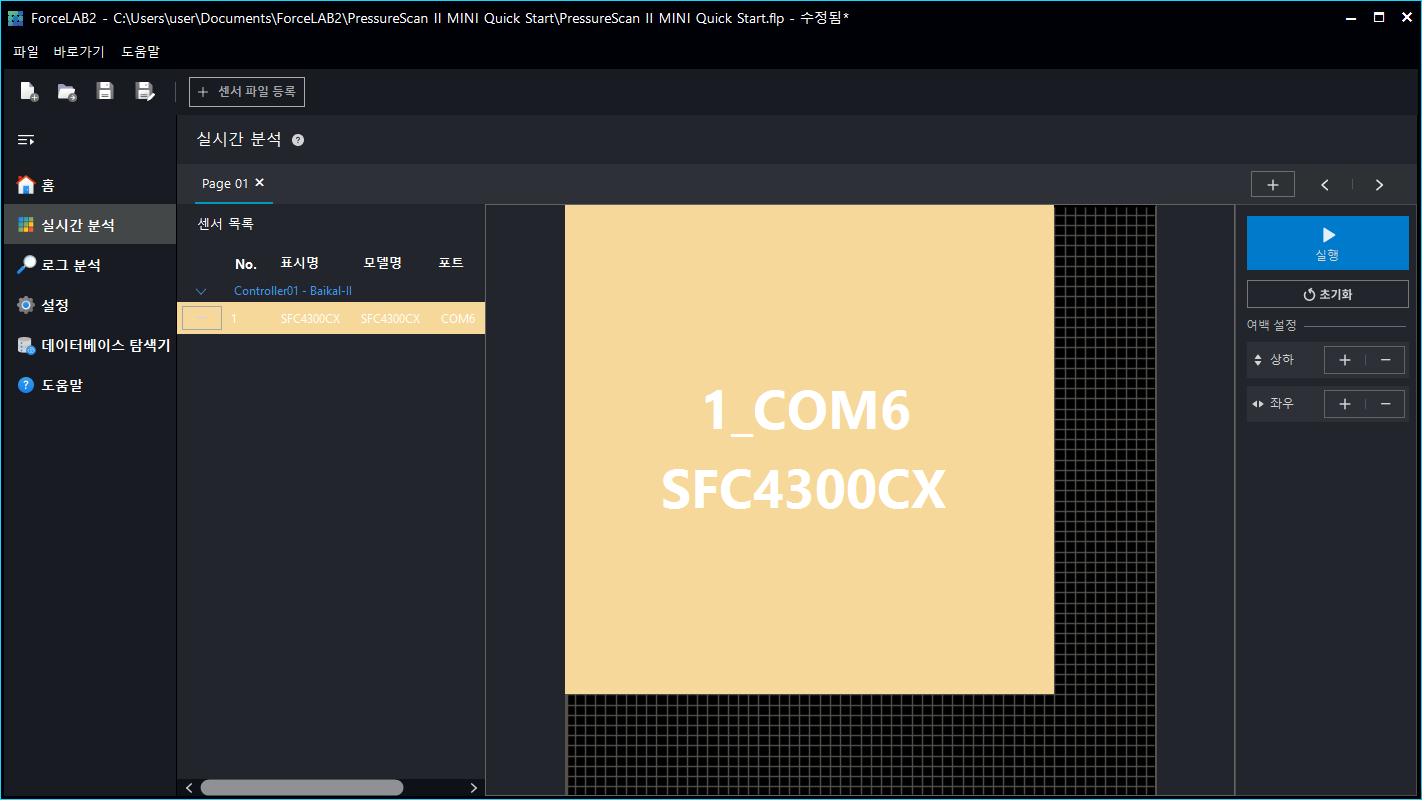

5. 장치 및 센서 설정하기
  처음 프로젝트를 생성하면 컨트롤러 장치와 센서를 설정해야 합니다.

  장치명은 Baikal-II를 선택해주세요.

  센서는 SFC4300CX를 사용하는 것으로 가정하겠습니다.

  화면 중간 검색란에 SFC4300CX 센서를 검색하여 선택해주세요.

  (숫자만 기입해도 검색 가능하며, 제품이 하나인 경우 바로 적용됩니다.)

  잘못 선택하신 경우 [-] 버튼을 눌러 삭제하고 다시 검색하여 선택하시면 됩니다.

6. Baikal II MINI 연결 및 포트 설정하기

  이제 Baikal II MINI를 연결하기 위해서 COM 포트를 설정해야 합니다.

  우선 포트를 눌러서 목록을 확인해주세요. 일반적으로 COM 포트를 사용하는 기기를 연결하지 않은 경우

  Auto, Reset 2개가 보이며 PC에 따라서 COM1이 보일 수 있습니다.

  이제 PC에 Baikal II MINI를 연결해주세요.

Baikal II MINI 컨트롤러의 우측을 보시면 USB C타입 케이블을 연결할 수 있는 단자가 있습니다.

USB 케이블의 C타입 부분을 연결해주세요.

PC의 USB 슬롯에는 USB 케이블의 반대편 A타입 부분을 연결해주세요.

ForceLAB2에서 포트를 누른 뒤 Reset을 선택해주세요.

다시 포트를 확인해 보시면 새로운 포트가 생성된 걸 보실 수 있습니다.

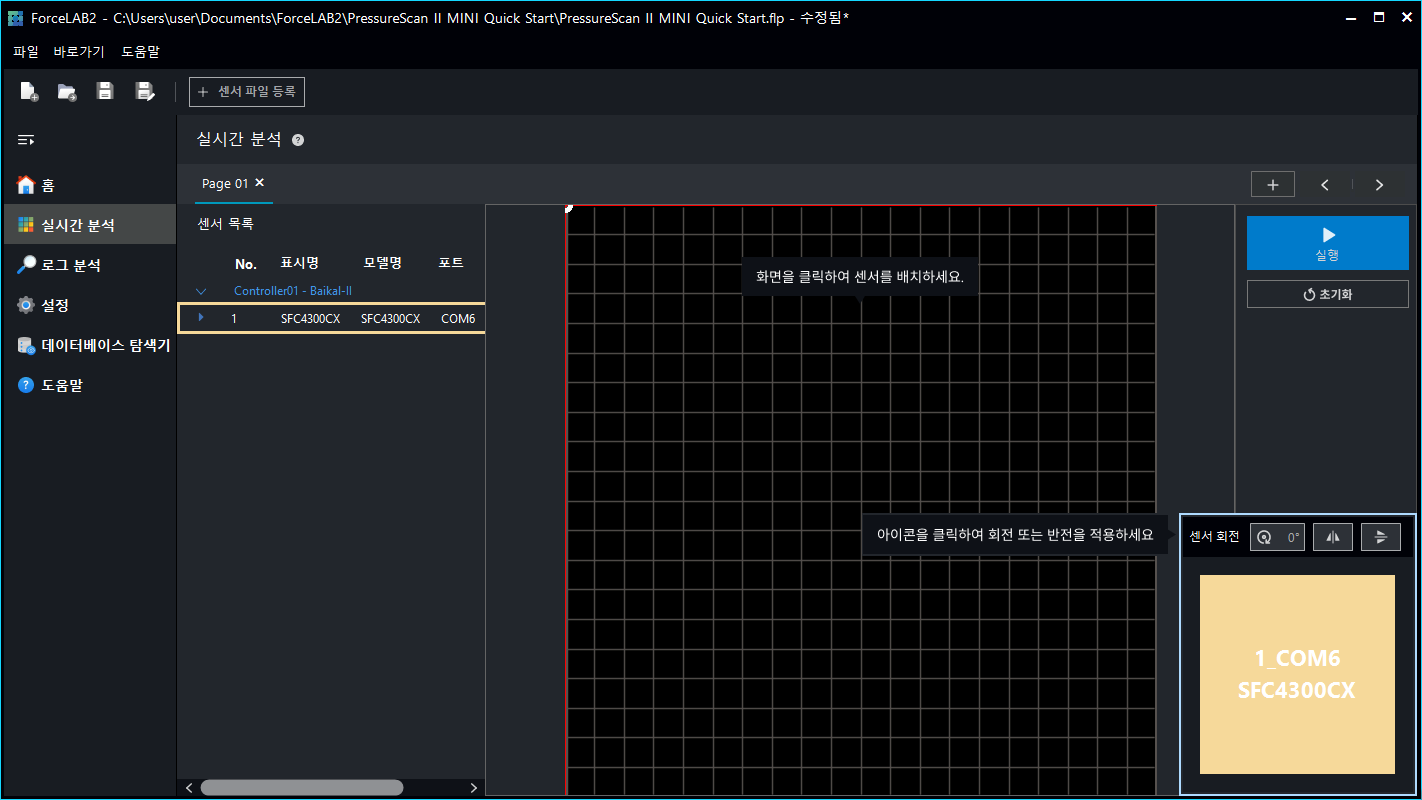

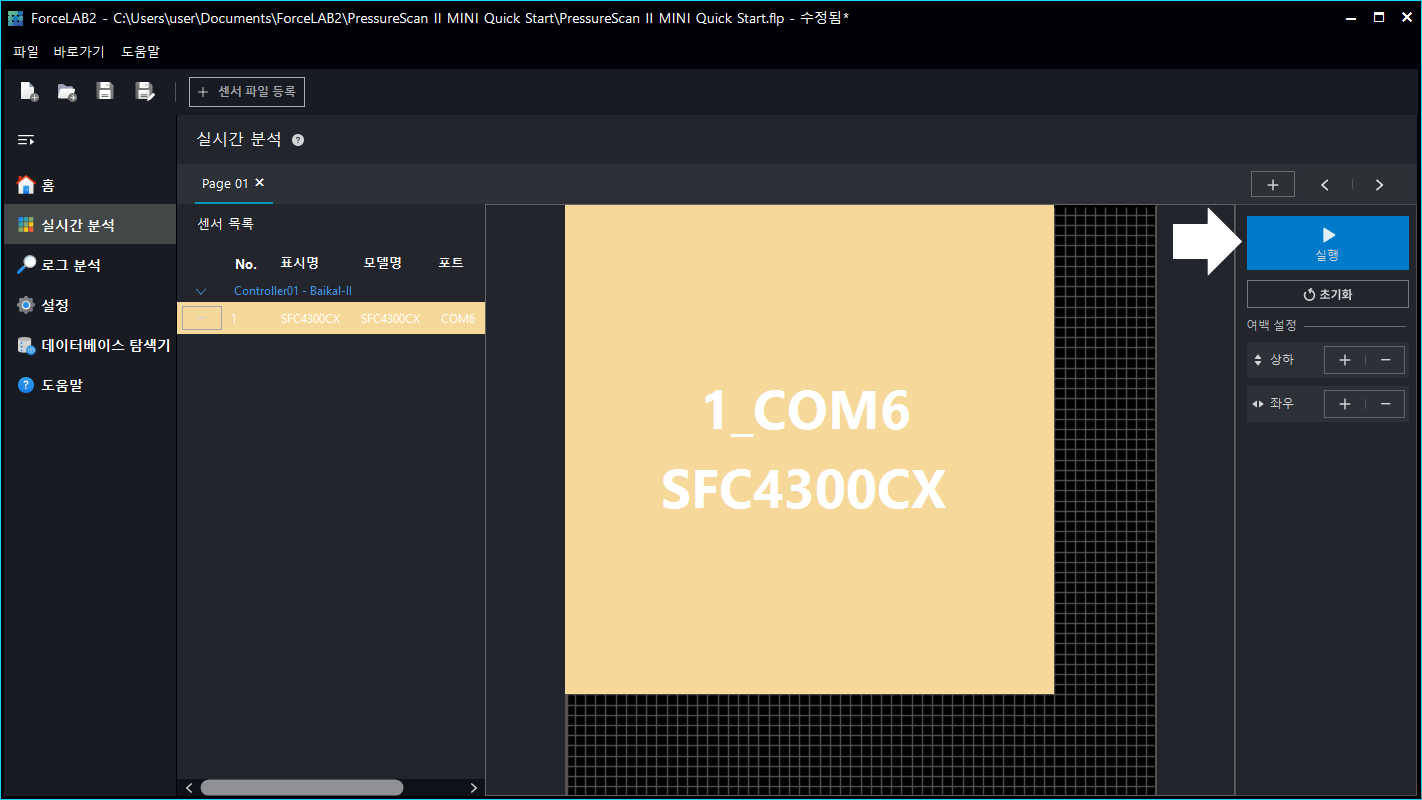

신규 포트(Baikal II MINI)를 선택해주세요. 일반적으로 PC에서 한번 포트 번호가 생성되면 계속 유지됩니다.

※ 사용하실 때는 전원을 꼭 켜주세요. 포트는 전원이 꺼져도 PC에서 검색됩니다.

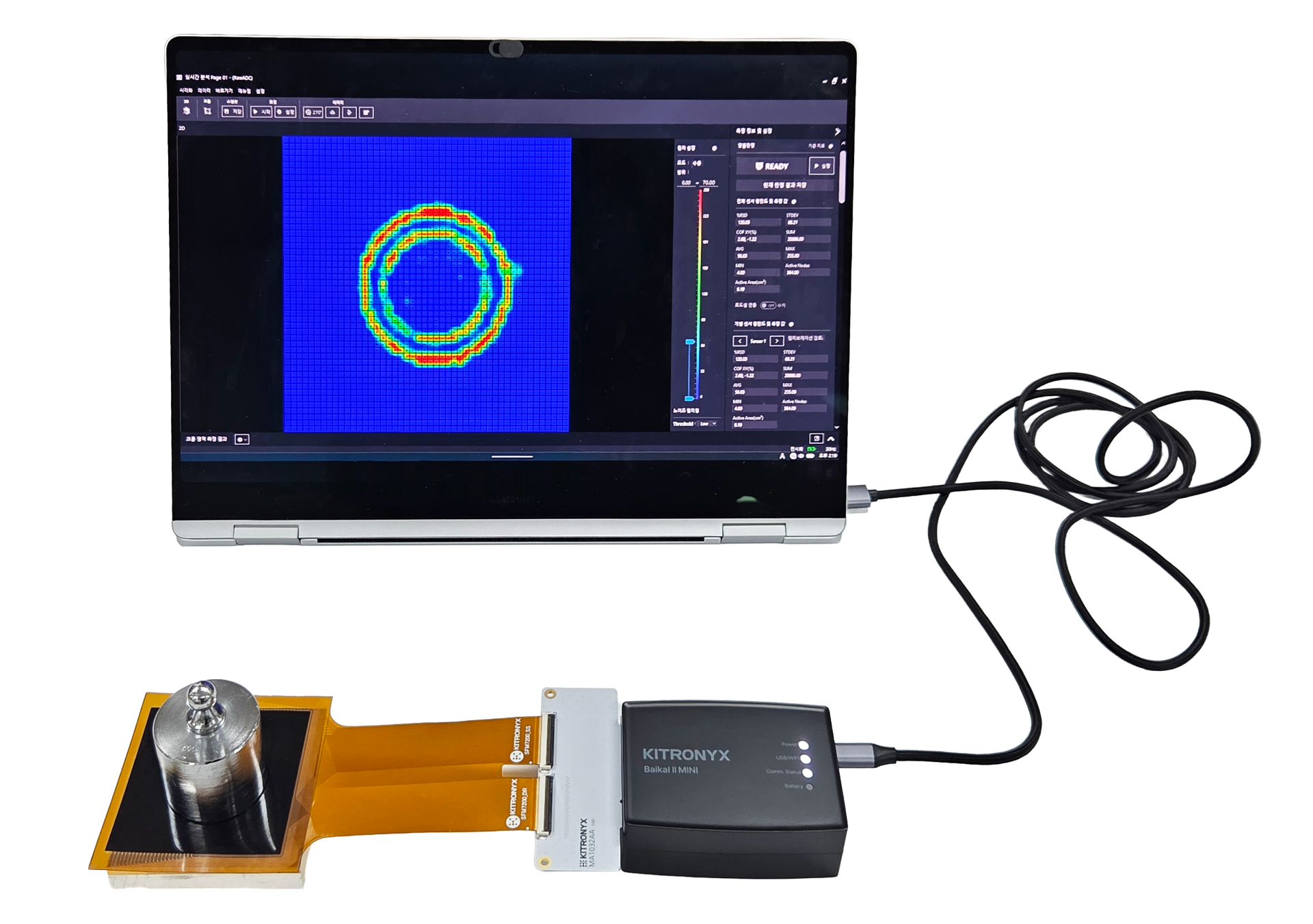

7. Baikal II MINI와 센서 연결하기

이제 센서와 컨트롤러를 연결해보겠습니다.

센서에 따라 인터페이스 보드가 변경될 수 있으며, 보통 센서와 인터페이스가 연결된 상태로 제공됩니다.

동영상을 참조해주세요.
