Getting Started에서는 1:1 무선 방식으로 사용하는 방법을 설명합니다.
1:1 무선 방식을 사용하기 위해서는 사용하시는 PC가 WIFI 연결이 가능해야 합니다.
※ PressureScan II WIFI는 유선, 무선 1:1, 무선 1:N 3개 종류의 통신 방식을 지원합니다.
PressureScan II WIFI 구성품
PressureScan II WIFI 설치 및 사용법입니다.
순서대로 따라와 주시면 간단하게 사용하실 수 있습니다.
우선 ForceLAB2 소프트웨어를 설치해야 합니다.
1. USB 드라이브 및 USB 동글 연결하기
솔루션 구성품 중 흰색 USB 드라이브와 파란색 ForceLAB2 라이선스 USB 동글을 PC에 연결해주세요.
2.USB 드라이브/소프트웨어에서
ForceLAB2.exe 설치 파일을 실행해주세요.
설치 가이드를 따라 설치해주시고 라이선스 타입을 Hardware License Key 타입으로 설정해주세요.
※ 설치 시 FTDI 드라이버와 .NET Framework가 설치됩니다. 반드시 둘 다 설치해 주셔야 합니다.
일반적으로 .NET Framework는 설치가 되어 있어 이미 설치되어 있다는 문구가 나올 수 있습니다.
3. ForceLAB2를 실행해주세요
※ 라이선스 동글은 ForceLAB2를 사용하기 위해서 연결되어 있어야 합니다.
4. 프로젝트 파일 생성하기
기본 저장 경로는 내 문서/ForceLAB2 하부입니다.
지금은 프로젝트명을 PressureScan II WIFI Quick Start로 만들겠습니다.
5. 장치 및 센서 설정하기
처음 프로젝트를 생성하면 컨트롤러 장치와 센서를 설정해야 합니다.
장치명은 Baikal-II를 선택해주세요.
센서는 SFC4300CX를 사용하는 것으로 가정하겠습니다.
화면 중간 검정색 검색란에 SFC4300CX 센서를 검색하여 선택해주세요.
(숫자만 기입해도 검색 가능하며, 제품이 하나인 경우 바로 적용됩니다.)
잘못 선택하신 경우 x를 눌러 삭제하고 다시 검색하여 선택하시면 됩니다.
6. Baikal II 연결 및 포트 설정하기
이제 Baikal II를 연결하기 위해서 COM 포트를 설정해야 합니다.
우선 포트를 눌러서 목록을 확인해주세요. 일반적으로 COM 포트를 사용하는 기기를 연결하지 않은 경우
Auto, Reset 2개가 보이며 PC에 따라서 COM1이 보일 수 있습니다.
이제 PC에 Baikal II를 연결해주세요.
Baikal II WIFI 컨트롤러의 우측을 보시면 USB C타입 케이블을 연결할 수 있는 단자가 있습니다.
USB 케이블의 C타입 부분을 연결해주세요.
PC의 USB 슬롯에는 USB 케이블의 반대편 A타입 부분을 연결해주세요.
ForceLAB2에서 포트를 누른 뒤 Reset을 선택해주세요.
다시 포트를 확인해 보시면 새로운 포트가 생성된 걸 보실 수 있습니다.
신규 포트(Baikal II WIFI)를 선택해주세요. 일반적으로 PC에서 한번 포트 번호가 생성되면 계속 유지됩니다.
※ 사용하실 때는 전원을 꼭 켜주세요. 포트는 전원이 꺼져도 PC에서 검색됩니다.
7. Baikal II WIFI와 센서 연결하기
이제 센서와 컨트롤러를 연결해보겠습니다.
센서에 따라 인터페이스 보드가 변경될 수 있으며, 보통 센서와 인터페이스가 연결된 상태로 제공됩니다.
동영상을 참조해주세요.
8. Baikal II WIFI 컨트롤러 무선 설정하기
Baikal II WIFI 컨트롤러는 유/무선 겸용 제품입니다.
무선으로 사용하기 위해서는 설정이 필요하며 아래 내용을 참고하여 설정해주세요.
8.1 무선 디바이스 설정 프로그램 실행하기
ForceLAB2 홈 ▶ 컨트롤러 설정 클릭
8.2 Baikal II WIFI 연결하기
포트 선택 ▶ CONNECT 버튼 클릭
초기 설정은 USB 모드로 되어있습니다.
1:1 무선 연결 방식으로 사용하기 위해 모드를 WIFI 1:1로 변경해주세요.
WIFI 1:1 모드에서 설정된 값이 보입니다.
8.3 설정 정보 입력 및 설정하기
SSID, PASSWORD, SETTING FILE NAME을 설정해주세요.
이후 SET AND SAVE 버튼을 누르시면 컨트롤러 설정이 저장되고 설정하신 SETTING FILE NAME 명으로 ForceLAB2에서 컨트롤러에 연결하기 위한 정보를 가지는 .kwsf 파일이 생성됩니다.
※ SSID는 주변 공유기 이름과 중복되면 안됩니다.
<통신 연결 구성>
9. 무선 연결 설정
ForceLAB2로 다시 돌아오시면 장치명 아래 타입에서 WiFi 1:1을 선택해주세요.
방화벽이 활성화된 상태라면 실행되는 매뉴얼을 따라서 ForceLAB2의 방화벽을 해제해주세요.
10. 연결 파일 설정
포트 설정과 동일하게 파일명 옆에 UI를 누르시면 Reset 항목이 있습니다. 클릭해주세요.
클릭 후 방금 저장하신 SETTING FILE NAME과 동일한 파일명을 선택해주세요.
11. 실시간 분석 센서 배치하기
실시간 분석 탭을 클릭해주세요.
센서 목록에서 센서를 클릭하시면 우측 하단에 옵션들이 나옵니다.
※ 해당 부분은 ForceLAB2 매뉴얼을 참조해주세요.
파란색 화면을 클릭하시면 센서가 배치됩니다.
12. 실시간 분석 실행하기
실행 버튼을 클릭하여 실시간 분석을 실행해주세요.
실행을 누르시면 PC의 WIFI가 컨트롤러의 WIFI에 연결됩니다.
※ 사용 환경에 따라 시간이 걸릴 수 있습니다.
13. 실시간 분석 동작 확인하기
디스플레이 모드를 누적 모드로 설정 후 센서를 X자로 눌러서 화면에 동일하게 표시되는지
확인해주세요.
설치 및 동작 확인까지 완료했습니다.
이제 센서를 측정하기 원하시는 부분에 삽입하여 압력 분포를 측정해보세요.
홈페이지의 매뉴얼, FAQ, Portfolio 등과 Youtube, 블로그를 통하여 더 많은 정보를
얻으실 수 있습니다.
그 외 문의가 있으신 경우 아래 URL를 통해 문의 남겨주시면 빠른 답변 드리도록 하겠습니다.
제품 관련 문의: https://www.kitronyx.co.kr/contact
ForceLAB2 API 소개
실시간 전자감압지 분석 및 제어를 위한 통합 API 솔루션
ForceLAB2 API는 다양한 프로그래밍 언어 환경에서 실시간 데이터 스트리밍과 시스템 제어 기능을 제공하며, 산
업 자동화 요구에 맞춘 유연한 분석 시스템 구축을 지원합니다. 고객 맞춤형 자동화를 신속하고 효율적으로 실현
할 수 있도록 설계되었습니다.

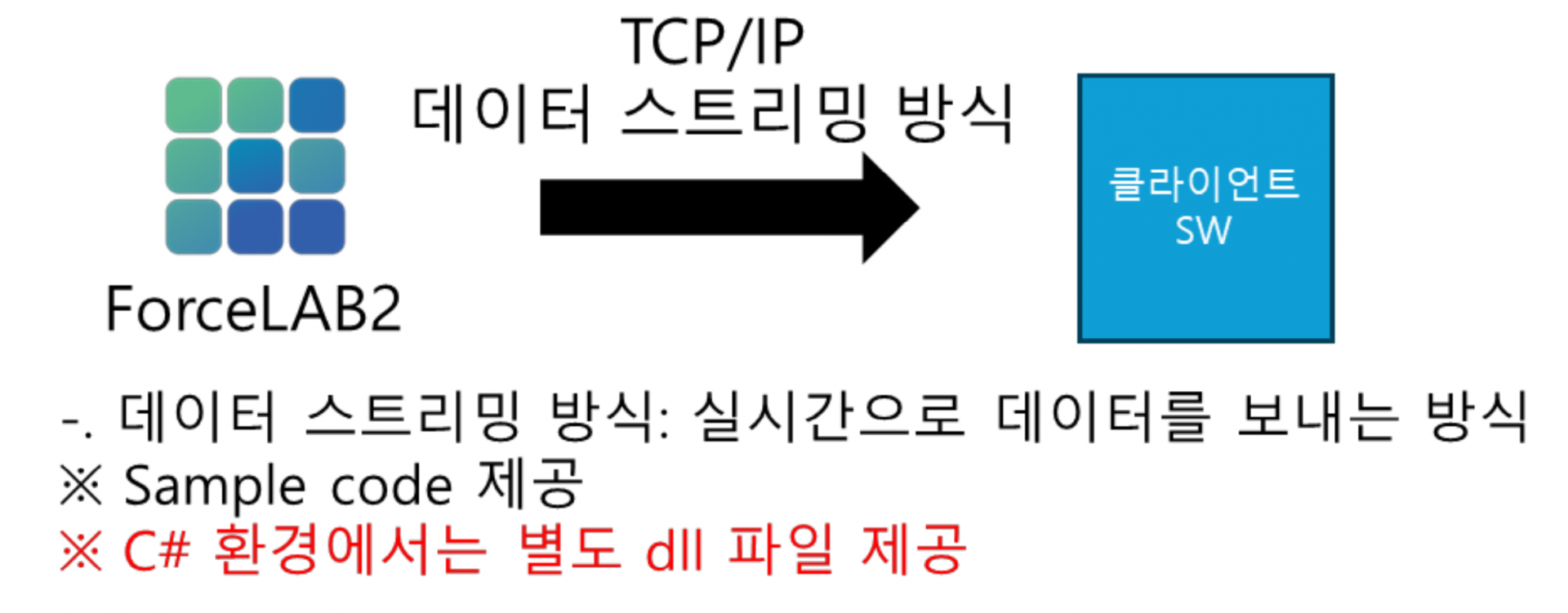

KLib2 단방향 API

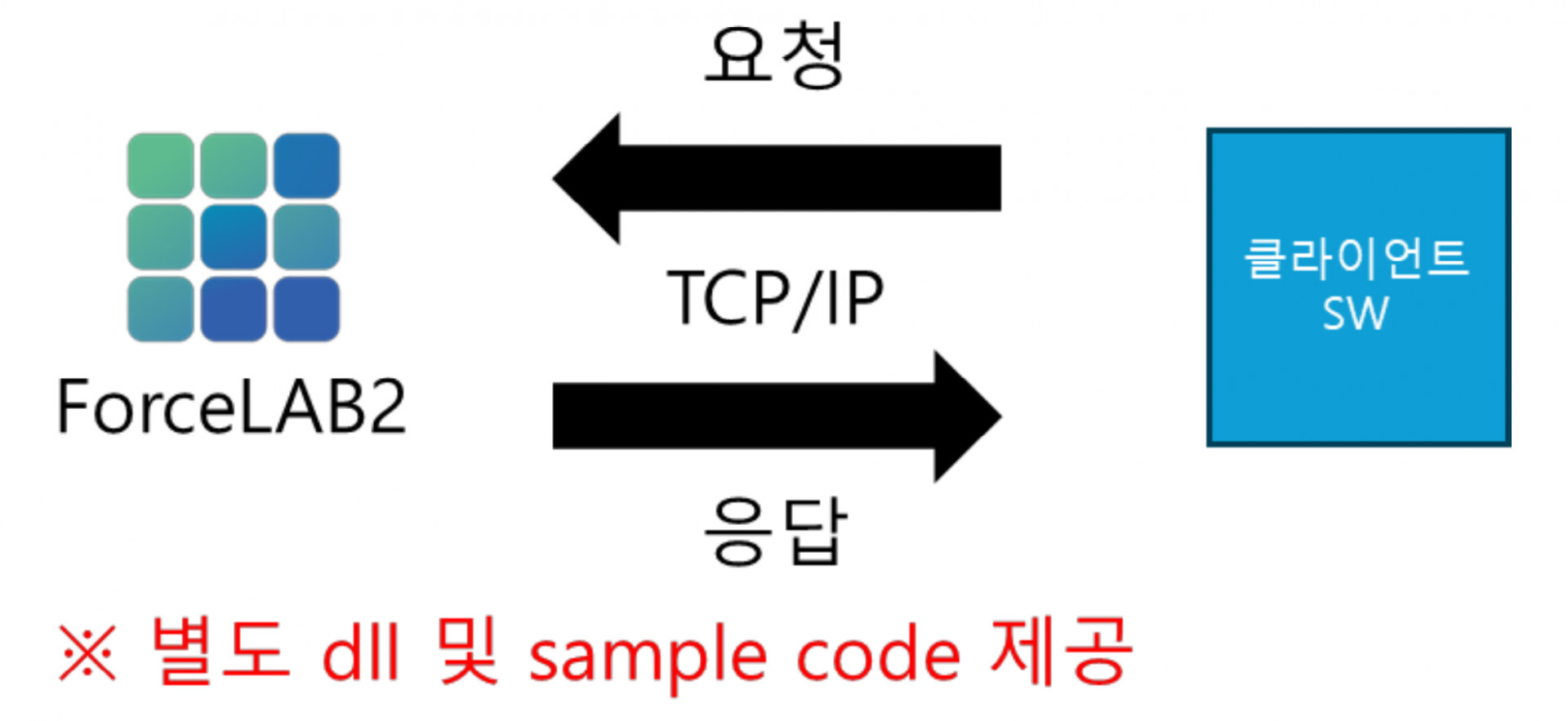

KLib3 양방향 API
◼ 전체 시스템을 새로 개발하지 않고 필요한 기능만 구현하여, 커스텀 개발에 비해 빠르게 구축 가능
◼ 고객사 설비와 연동 가능하며, 실제 공정에 맞춘 UI로 분석 효율을 극대화할 수 있음
◼ 고객의 요구에 따라 특정 기능을 심화 개발하여, 맞춤형 데이터 수집 및 분석 기능 구현 가능
◼ KLib2 단방향 API
◆ C++ 라이브러리 | C# 라이브러리 | Python 라이브러리 | JAVA 기반 라이브러리(Processing)
◼ KLib3 양방향 API
