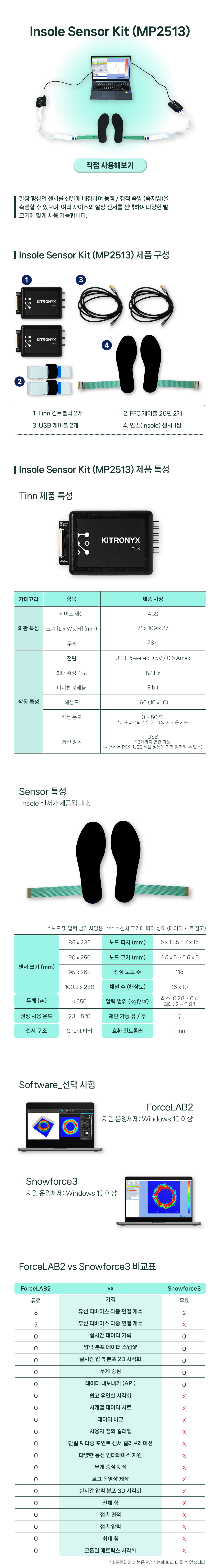

          Insole Sensor Kit(MP2513)

               깔창 형상의 센서를 신발에 내장하여 동적/정적 족압(족저압)측정을 할 수 있으며,

               여러 사이즈의 깔창 센서를 선택하여 다양한 발 크기에 맞게 사용 가능합니다.


               인솔 센서는 웨어러블, VR/AR, 의료, 헬스케어 등 다양한 애플리케이션에 적용할 수 있습니다.


               인솔 센서 1개에는 118개의 센싱 노드가 배치되어 있어 고해상도 족압 측정을 할 수 있습니다.

          Insole Sensor Kit(MP2513) _ 구성품

1. Tinn 컨트롤러 2개

2. Insole 센서 1개

3. M1(인터페이스 보드) 2개

4. FFC 케이블 26핀(15cm) 2개

5. USB 케이블 2개

          Insole Sensor Kit(MP2513)_ 제품 특성

                 •Tinn _ 제품 특성



케이스 재질ABS
크기(L x W x H) (mm)70.54 x 108.65 x 27.04
무게 (g)78g
전원 공급USB Powered
최대 스캐닝 속도58Hz
최대 장치 연결 수
8대
디지털 압력 해상도
8 비트
PC 통신
USB
온도
실온

                 •Sensor_ 특성

                             Insole 센서가 제공됩니다.

노드 수118
크기 (mm)235 / 250 / 265 /280
기술압저항(Piezoresistive)
매트릭스 타입Shunt(션트)
압력 범위235 mm0.3 ~ 5.5 kgf/cm²
250 mm2.5 ~ 20 kgf/cm²
265 mm0.5 ~ 9  kgf/cm²
280 mm1.5 ~ 7  kgf/cm²
온도 범위
실온
행 수
16
두께 (μm)
< 650
열 수
10

                 •Software_ 선택 사항

ForceLAB2

지원 운영체제: Windows 10

Snowforce3

지원 운영체제: Windows 10

                 •ForceLAB2 vs Snowforce3 비교표


ForceLAB2vsSnowforce3
유료가격무료
8유선 디바이스 다중 연결 개수2
5무선 디바이스 다중 연결 개수 X
O실시간 데이터 기록O
O
압력분포 데이터 스냅샷O
O
실시간 압력분포 2D 시각화O
O
무게 중심O
O
데이터 내보내기(API)O
O
쉽고 유연한 시각화X
O
시계열 데이터 차트X
O
데이터 비교X
O
사용자 정의 컬러맵X
O
단일&다중 포인트 센서 켈리브레이션X
O
다양한 통신 인터페이스 지원X
O
무게 중심 궤적
X
O
로그 동영상 저장X
O
실시간 압력분포 3D 시각화X
O
전체 힘X
O
접촉 면적X
O
접촉 압력X
O
최대 힘X
O
크롭된 매트릭스 시각화X

* 소프트웨어 성능은 PC 성능에 따라 다를 수 있습니다.
