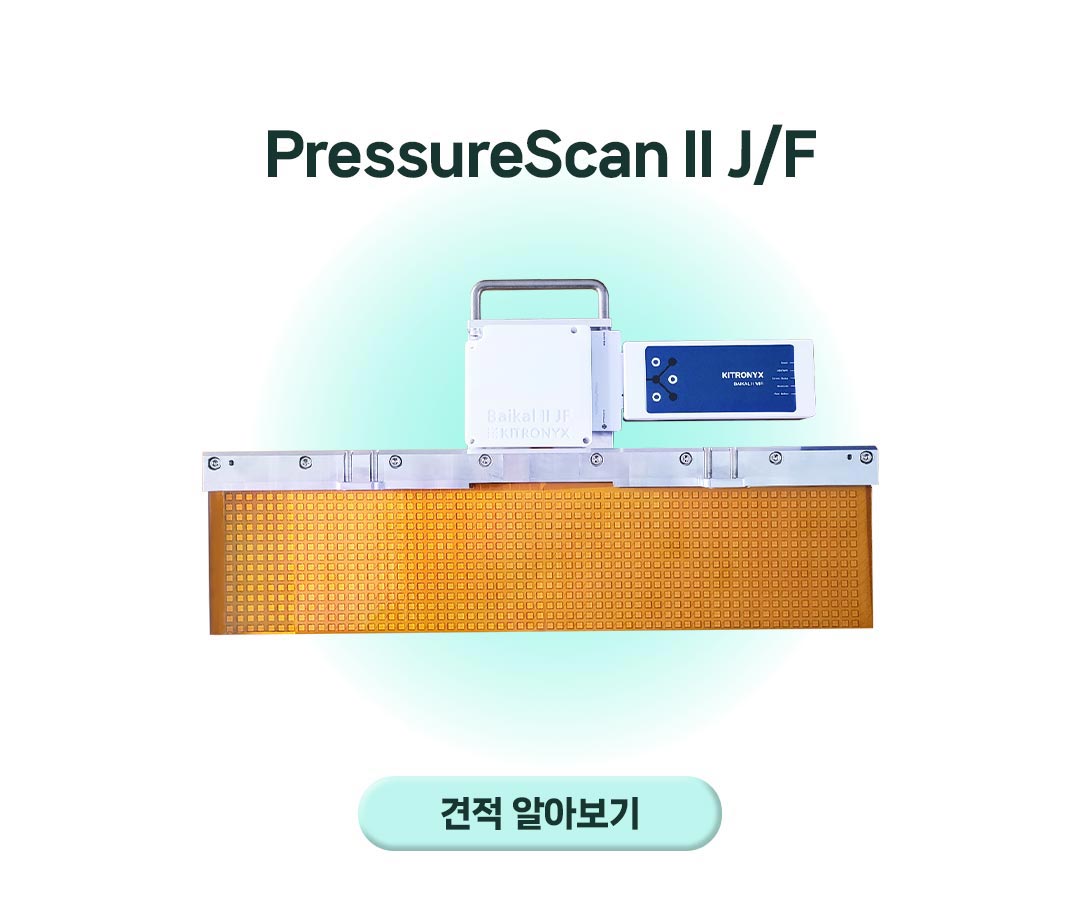

PressureScan ll J/F
PressureScan ll J/F는 이차전지 활성화 공정용으로 제작된 솔루션입니다.
공정 설비의 압력 분포 균일도를 일체형 지그를 활용하여 간편하게 측정할 수 있으며,
일체형 지그는 사용 환경에 맞게 커스텀 제작이 가능합니다.

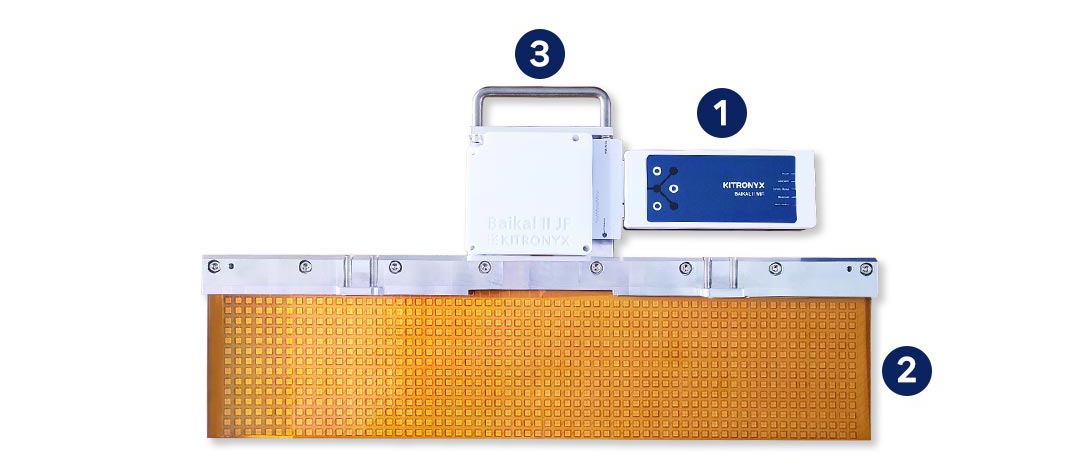

PressureScan ll J/F _ 구성품
1. Baikal ll WIFI 컨트롤러 1개 |
2. SFC5813R2 센서 1개 (변경 가능) |
3. 일체형 지그 |
PressureScan ll J/F _ 제품 특성

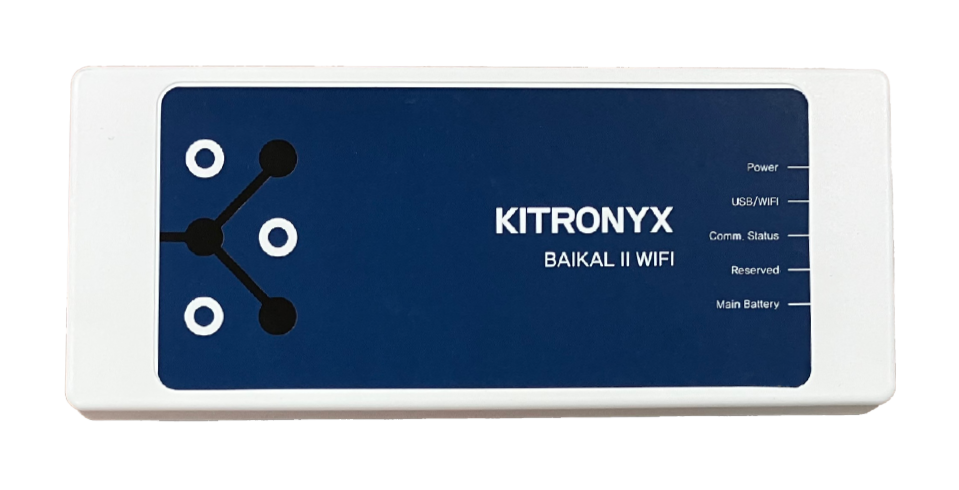

•Controller_ Baikal II WIFI
| 범주 | 항목 | 사양 | 비고 |
| 외형 특성 | 크기(L x W x H) (mm) | 170 x 70 x 30 | 케이스 크기 |
| 무게 (g) | 250g | ||
| 전기적 특성 | 입력 전원 | USB(+5V), 1.5A | 권장: 5V, 2A |
| 배터리 | 리튬 폴리머, 3,000mAh | ||
| 배터리 작동 시간 | 충전 후, 최대 5시간 | 전체 압력(4.99kohm) | |
| 통신 운영 특성 | 통신 1 | USB | 충전과 동시에 |
| 통신 2 | Wifi 1 : 1 통신 (PC : 장치) | 2.4GHz, 802.11 g/n | |
| 통신 3 | Wifi 1 통신 (PC : 장치) | 최대 5대, 2.4GHz, 802.11 g/n | |
| 최대 스캐닝 속도 | 유선: 32Hz / 무선: 21Hz | ||
| 해상도 | 16 비트 | ||
| 기타 | 출력 전압 | +5 Vdc | |
| 채널 수 | 2,304(48 x 48) | ||
| 연결 방식 | PCI 커넥터 98P | ||
| 작동 온도 | 0~50℃ |

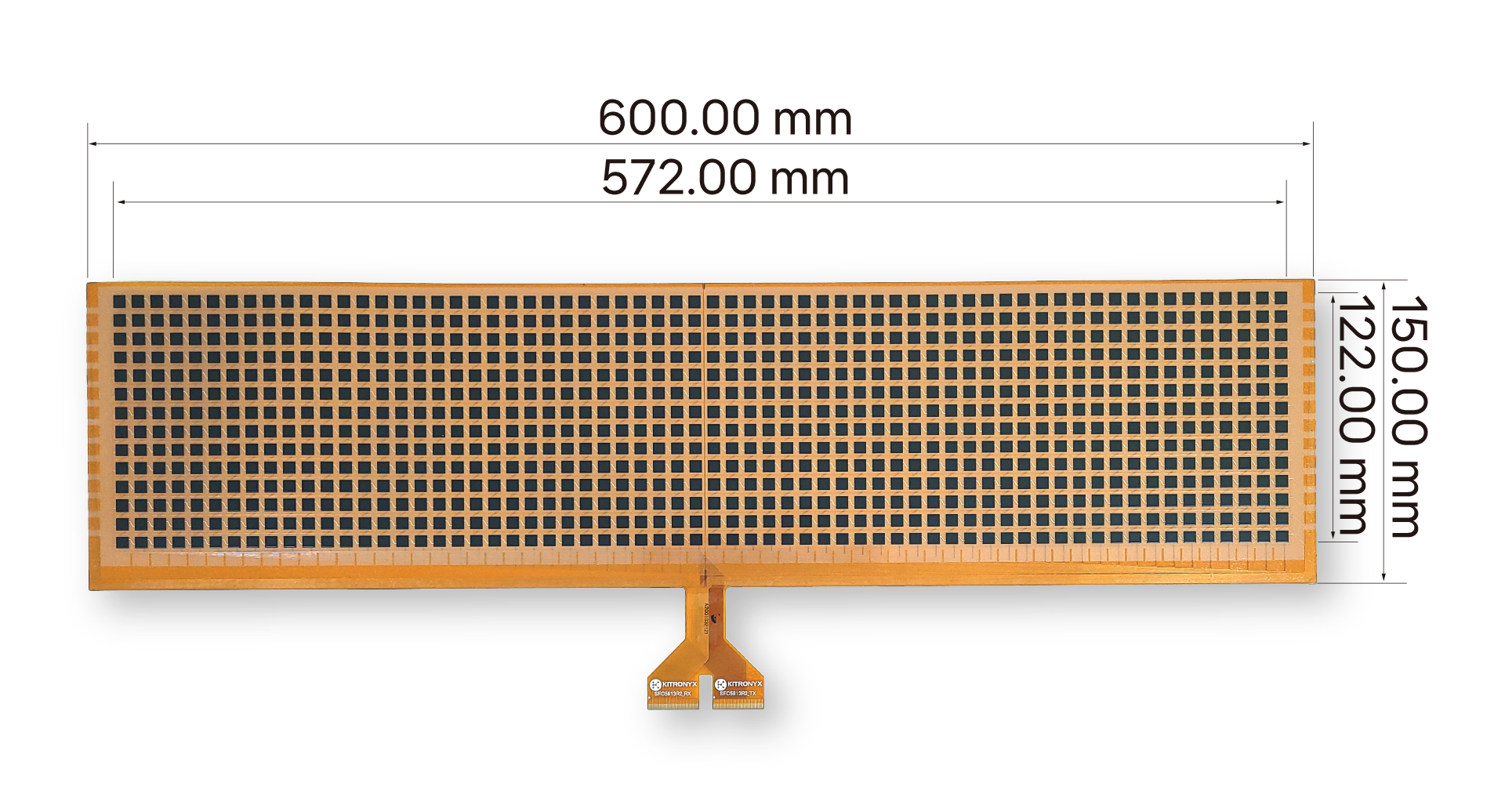

•Sensor_ SFC5813R2
센서 크기 (mm) | 600 x 150 | 감지 영역 크기 (mm) | 572 x 122 |
노드 크기 (mm) | 5 x 5 | 피치(중심 간 거리) | 9 x 9 |
기술 | 압저항 (Piezoresistive) | 매트릭스 타입 | Shunt (션트) |
최소 압력 (kgf/cm²) | 0.1 | 최대 압력 (kgf/cm²) | 20 |
온도 범위 | 실온 | 호환 디바이스 | Baikal II / Baikal II WIFI |
행 수 | 14 | 열 수 | 64 |
노드 수 | 896 (14 x 64) | 두께(μm) | < 270 |
* 본 센서는 습도에 민감한 제품으로 보관과 사용 시 습도 50% 이하의 조건으로 보관 권장.

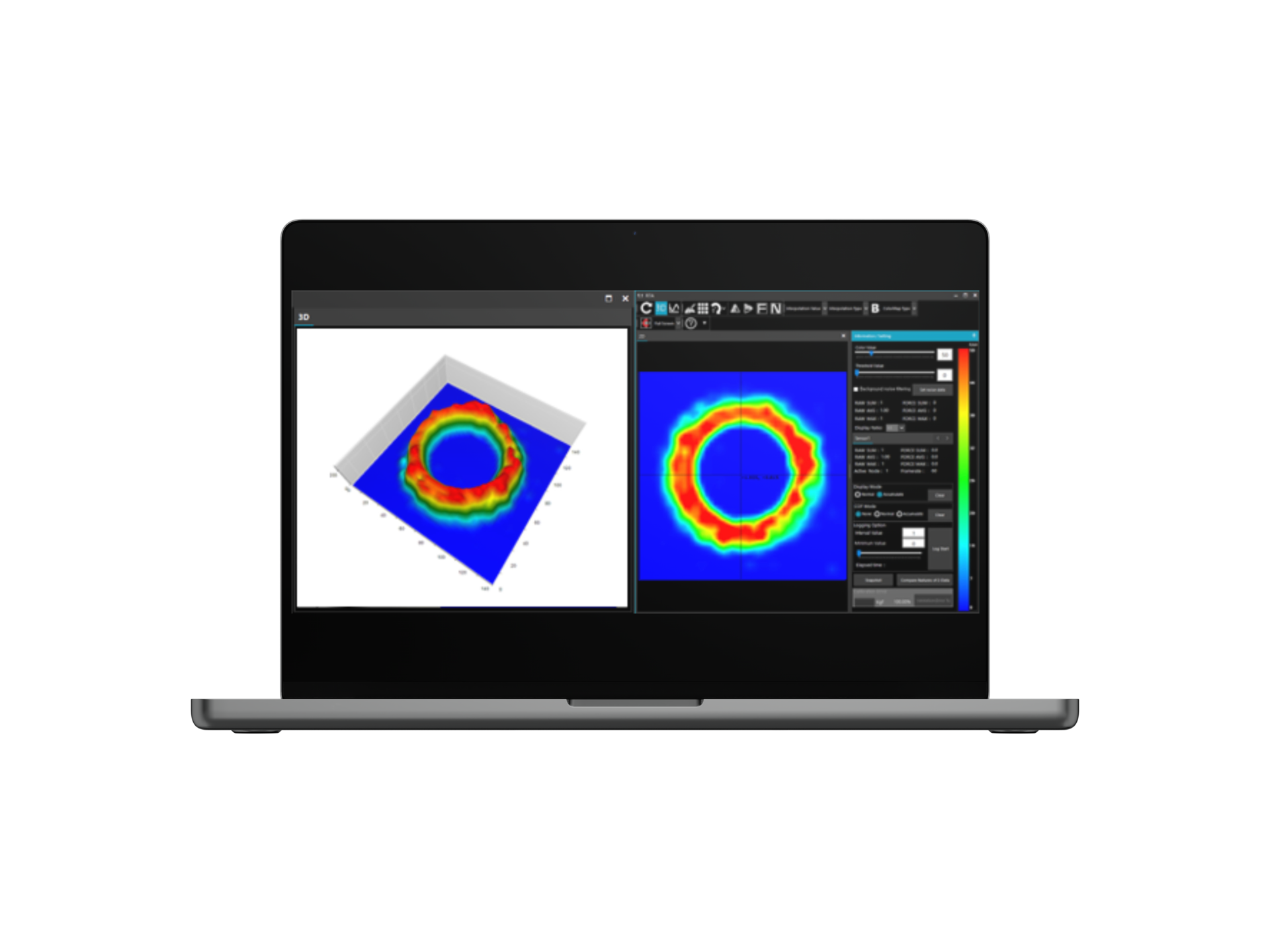

•Software_ ForceLAB2 (별도 구매)
주요 기능
- 실시간 압력 분포 측정
- 데이터 저장 및 분석
지원 운영체제: Windows 10
* 소프트웨어 성능은 PC 성능에 따라 다를 수 있습니다.
PressureScan ll J/F는 사용자 환경에 맞춰 커스텀 제작이 가능합니다!

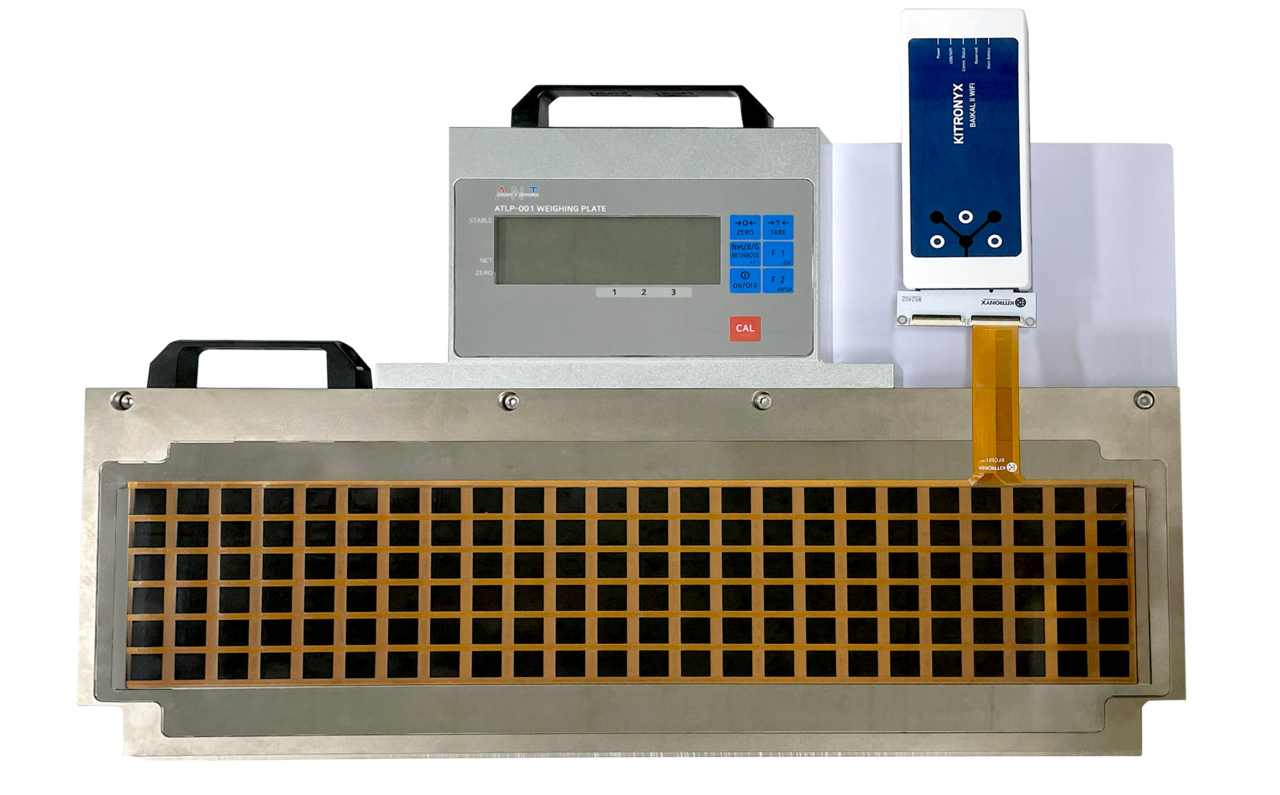

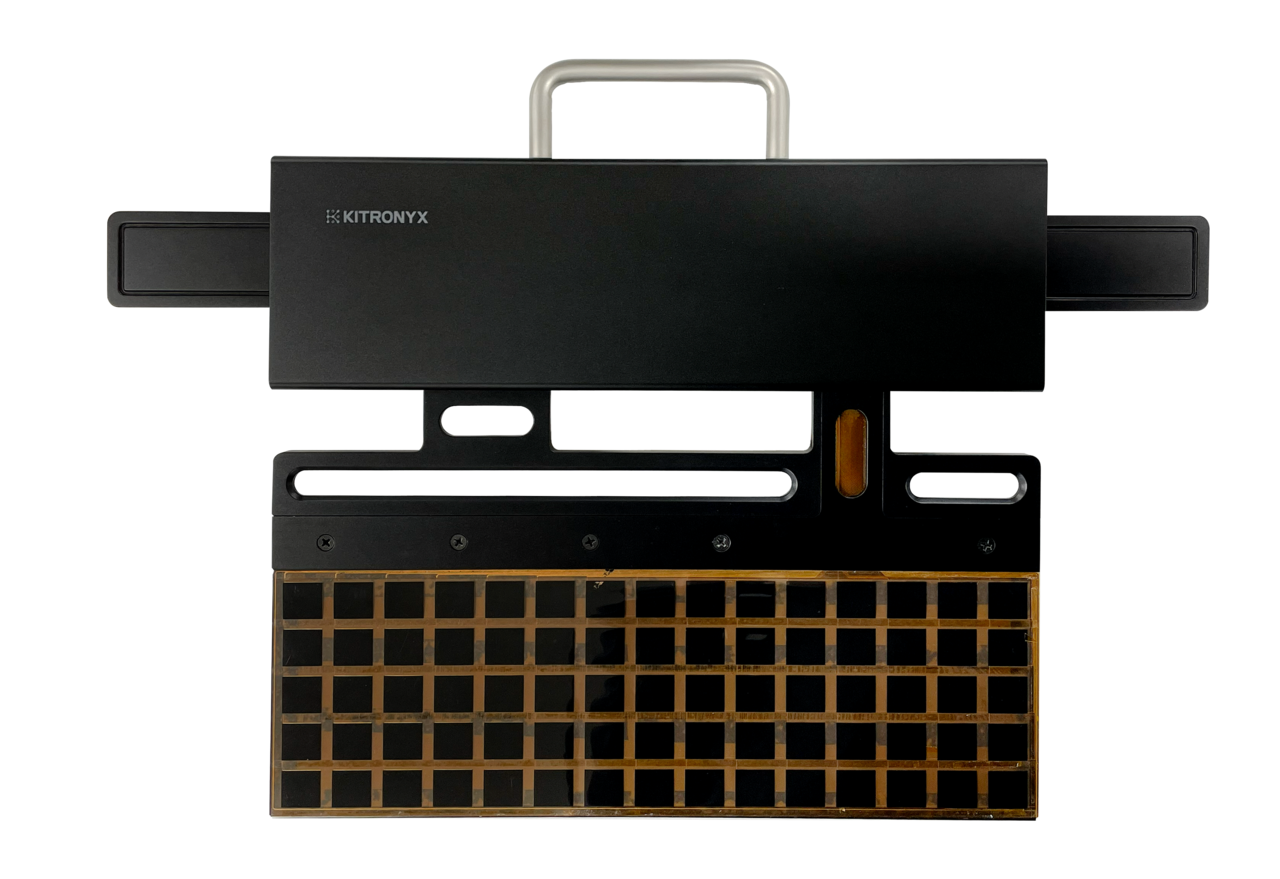

*아래는 실제 커스텀으로 제작된 상품 이미지입니다.
실제 사용하는 환경에 적합한 형태와 사양으로 커스텀 가능!
PressureScan ll J/F
PressureScan ll J/F는 이차전지 활성화 공정용으로 제작된
솔루션입니다.
공정 설비의 압력 분포 균일도를 일체형 지그를 활용하여 간편하게
측정할 수 있으며, 해당 제품은 고객님의 사용 환경에 맞게 커스텀
제작이 가능합니다.
PressureScan ll J/F _ 구성품
1. Baikal ll WIFI 컨트롤러 1개 |
2. SFC5813R2 센서 1개 (변경 가능) |
3. 일체형 지그 |
PressureScan ll J/F _ 제품 특성
Controller_ Baikal II WIFI
| 채널 수 | 48 x 48 |
| 측정 속도 | 유선 최대 32Hz / 무선 최대 21Hz |
| 연결 방식 | USB (Serial) / WIFI (TCP/IP) |
Sensor_ SFC5813R2
| 센서 크기 (mm) | 600 x 150 | 감지 영역 크기 (mm) | 572 x 122 |
| 노드 크기 (mm) | 5 x 5 | 피치 (중심 간 거리) | 9 x 9 |
| 기술 | 압저항 (Piezoresistive) | 매트리스 타입 | shunt (션트) |
| 최소 압력 (kgf/cm²) | 0.1 | 최대 압력 (kgf/cm²) | 20 |
| 온도 범위 | 실온 | 호환 디바이스 | Baikal ll / Baikal ll WIFI |
| 행 수 | 14 | 열 수 | 64 |
| 노드 수 | 896 (14 x 64) | 두께(μm) | < 270 |
* 본 센서는 습도에 민감한 제품으로 보관과 사용 시 습도 50% 이하의 조건으로 보관 권장.
Software_
ForceLAB2 (별도 구매)
주요 기능
- 실시간 압력 분포 측정
- 데이터 저장 및 분석
지원 운영체제: Windows 10
* 소프트웨어 성능은 PC 성능에 따라 다를 수 있습니다.
