PressureScan ll

               PressureScan ll는 Baikal ll 유선 컨트롤러를 기반으로 압력분포 측정을 하는 솔루션입니다.

               센서 상 여러 지점의 압력분포를 동시에 측정하고 모니터링 기능을 제공합니다.

               이차전지, 반도체, 디스플레이 등 생산 공정 중 압력 측정이 필요한 산업들에서 주로 사용되며,

               기성품 중 적합한 센서가 없는 경우 사용자가 원하는 사양의 센서를 커스텀 개발하여 제작이 가능합니다.

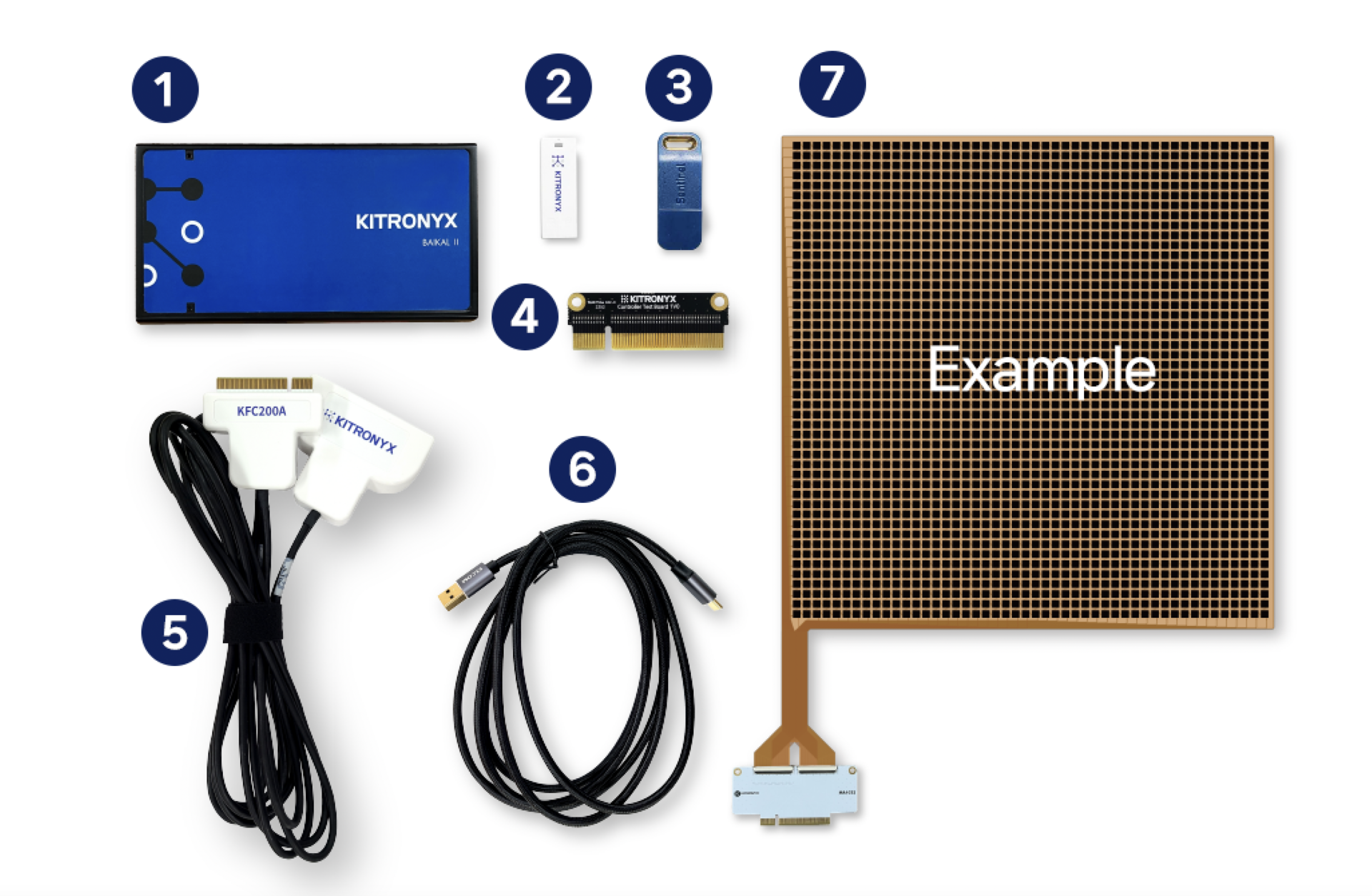

          PressureScan ll _ 구성품

1. Baikal ll 메인 컨트롤러 1개

2. USB 1개

3. ForceLAB2 라이선스 USB Dongle 1개

4. 컨트롤러 테스트 보드 1개

5. MA1032 인터페이스보드 1개

6. KFC 케이블(Multi-Conductor Cable) 1개
7. C-타입 USB 케이블 1개
8. (고객 선택) 센서 1개

          PressureScan ll _ 제품 특성

                 Baikal ll _ 제품 특성



케이스 재질ABS
크기(L x W x H) (mm)156.85 x 80.9 x 22.0
무게 (g)183g
전원USB Powered, +5V / 0.8Amax
최대 측정 속도32Hz
디바이스 최대 연결 수8개
디지털 압력 해상도16 bit
PC 통신 방법USB
온도0~70℃

                 •Sensor_ 선택 사항

                             고객님이 원하는 센서를 선택할 수 있습니다.

                 •Software_ 선택 사항

                             동시에 측정 가능한 기기의 수는 PC의 성능에 따라 다릅니다.

                             KITRONYX는 캘리브레이션 알고리즘과 가이드만 지원합니다.

ForceLAB2

Snowforce3

                 •ForceLAB2 vs Snowforce3 비교표


ForceLAB2vsSnowforce3
유료가격무료
8유선 디바이스 다중 연결 개수2
5무선 디바이스 다중 연결 개수 X
O실시간 데이터 기록O
O
압력분포 데이터 스냅샷O
O
실시간 압력분포 2D 시각화O
O
무게 중심O
O
데이터 내보내기(API)O
O
쉽고 유연한 시각화X
O
시계열 데이터 차트X
O
데이터 비교X
O
사용자 정의 컬러맵X
O
단일&다중 포인트 센서 켈리브레이션X
O
다양한 통신 인터페이스 지원X
O
무게 중심 궤적
X
O
로그 동영상 저장X
O
실시간 압력분포 3D 시각화X
O
전체 힘X
O
접촉 면적X
O
접촉 압력X
O
최대 힘X
O
크롭된 매트릭스 시각화X
